Caratteristiche del progetto

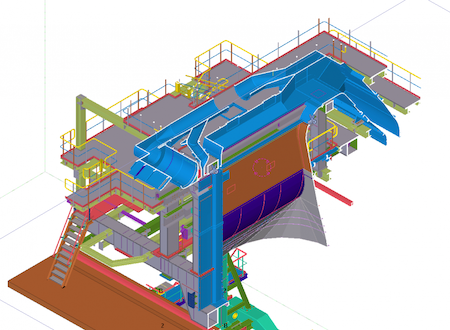

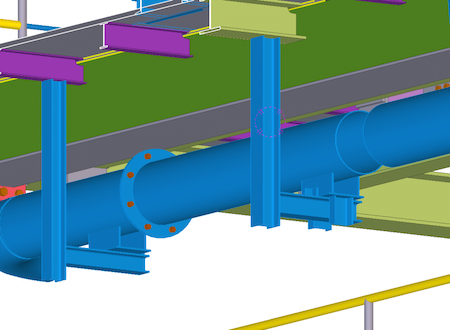

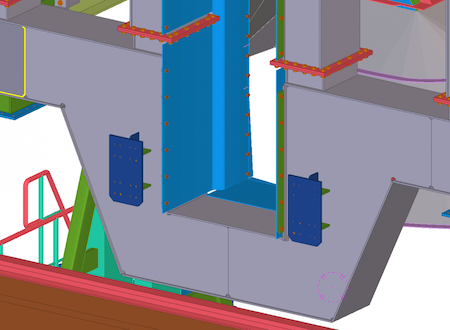

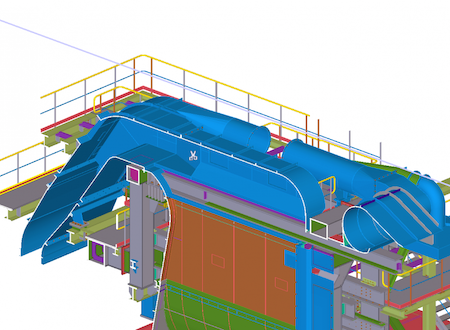

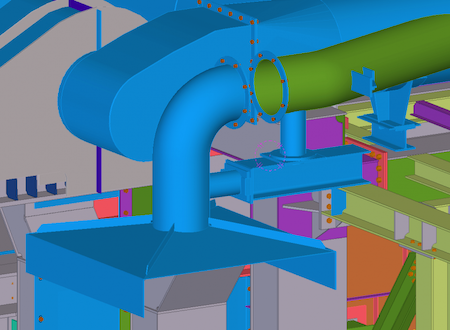

CUBE ha curato lo sviluppo dal calcolo alla cantierizzazione di tre strutture per un impianto di produzione di carbone in Russia, a Cherepovets. Le tre strutture – Idle, Driven, Bucket – sono assimilabili a macchine, per la complessità e la numerosità di interfacce con organi meccanici e perché loro stesse sono in movimento tramite carrelli che scorrono su binari lungo la parete del forno. La driven car estrae carbone riversandolo in una cesta di oltre 60 ton posta sulla bucket e viene spinta dalla idle. Le tre macchine raggiungono un ingombro di 18x40x16 m circa, per un peso complessivo di oltre 600 ton e hanno richiesto oltre 250 elaborati grafici, nonché la condivisione del modello Tekla Structures originale come parte documentale per la quantity take-off di progetto. La commessa realizzata a Cherepovets è stata caratterizzata da quattro fattori specifici, che la gestione BIM ha permesso di affrontare, vincendo la scommessa:

elevato scambio di dati con necessità di monitoraggio continuo tra esigenze costruttive e impiantistiche, e con interfacce con organi in movimento;
estrema variabilità del design della parte meccanica, leadership per i vari milestones e deliverables delle strutture. Il forte ritardo di questa parte della commessa provocava ritardi nelle altre discipline che velocemente dovevano aggiornare i calcoli e gli elaborati, se già emessi;
costruttori diversi per i vari settori del progetto, con richieste di output personalizzate e richieste di shipping size diverse (containerizzazione, trasporto su gomma, rotaia, ecc.);
time line prestabilita a causa dell’inaccessibilità del sito costruttivo per condizioni climatiche.

Tekla Structures ci ha offerto validi strumenti di controllo e di monitoraggio temporale delle attività legate alla modellazione da condividere con la parte di project management.

Ing. Simonetta Nardi
Progettista CUBE
