MIDAS

Produttore: Midas
Harpaceas è rivenditore unico di Midas GEN/CIVIL NX per Lombardia, Piemonte, Valle d’Aosta, Sardegna e Liguria

MIDAS
La suite di programmi per il calcolo strutturale FEM

Sei interessato? Scarica la brochure

Progetti Realizzati

La famiglia di software MIDAS è composta da una suite di programmi orientata alle necessità dell’ingegneria civile.

MIDAS GEN NX

MIDAS GEN NX è una piattaforma avanzata per l’analisi e la progettazione strutturale, sviluppata per la modellazione, la valutazione e la verifica di strutture complesse nell’ambito dell’ingegneria civile. È adatta a edifici multipiano, impianti industriali, torri, strutture di grande luce e progetti caratterizzati da geometrie irregolari, sistemi strutturali misti o requisiti prestazionali particolarmente impegnativi.

Il suo motore di calcolo agli elementi finiti consente di eseguire analisi lineari e non lineari, statiche e dinamiche, analisi di stabilità, sismiche, prestazionali e per fasi costruttive. Un’ampia gamma di elementi finiti e modelli costitutivi permette di rappresentare strutture in acciaio, calcestruzzo armato, materiali compositi e muratura, dai sistemi intelaiati convenzionali fino ai modelli tridimensionali più complessi.

Gli ingegneri possono valutare la risposta strutturale sotto l’effetto di azioni gravitazionali, del vento, sismiche, termiche e dipendenti dal tempo, per poi analizzare i risultati più significativi attraverso rappresentazioni grafiche, tabelle dettagliate e relazioni di calcolo. Il supporto alle normative internazionali, agli Eurocodici e ai relativi Annessi Nazionali rende GEN NX adatto sia a progetti nazionali sia internazionali.

L’ultima generazione introduce la modellazione basata sul tracing, una navigazione più efficiente nei modelli di grandi dimensioni, una post-elaborazione più rapida, la generazione di disegni strutturali e una maggiore interoperabilità con software esterni. Le Open API consentono inoltre l’integrazione con Rhino, Grasshopper, Microsoft Excel, VBA, Python e plug-in personalizzati, contribuendo a ottimizzare l’intero flusso di lavoro, dalla creazione del modello fino alla documentazione finale di progetto.

MIDAS CIVIL NX

MIDAS CIVIL NX è una piattaforma avanzata per l’analisi e la progettazione di infrastrutture, sviluppata per rispondere alle esigenze sempre più complesse dell’ingegneria dei ponti e delle opere civili. Il software si basa su un potente motore di calcolo agli elementi finiti, in grado di eseguire analisi lineari e non lineari, simulazioni statiche e dinamiche, oltre a valutazioni strutturali avanzate lungo l’intero ciclo di vita del progetto.

La piattaforma è progettata specificamente per affrontare le sfide proprie dell’ingegneria infrastrutturale, mettendo a disposizione strumenti dedicati per l’analisi per fasi costruttive, la simulazione dei carichi mobili, la modellazione dei sistemi di precompressione e la valutazione degli effetti reologici dei materiali nel tempo, come creep e ritiro. Grazie a prestazioni computazionali potenziate, a un’esperienza utente moderna e a una connettività estesa con gli ecosistemi BIM e di progettazione, MIDAS CIVIL NX consente agli ingegneri di sviluppare infrastrutture più sicure, intelligenti e ottimizzate, operando con maggiore controllo e affidabilità.

Queste funzionalità rendono CIVIL NX un ambiente specialistico e affidabile per la progettazione, la verifica e l’ottimizzazione di sistemi infrastrutturali complessi.

Perché scegliere
MIDAS GEN NX

MIDAS GEN NX è progettato per gli ingegneri strutturisti che devono gestire progetti complessi senza rinunciare a controllo, chiarezza ed efficienza. Le avanzate capacità di calcolo, gli strumenti di modellazione intuitivi e le funzioni di progettazione integrate lo rendono adatto sia alle verifiche strutturali ordinarie sia agli studi ingegneristici più complessi. L’ambiente NX consente ai team di mantenere il pieno controllo anche sui modelli analitici più dettagliati e di rispondere rapidamente alle modifiche progettuali. MIDAS GEN NX supporta un processo progettuale iterativo, nel quale differenti schemi strutturali possono essere analizzati, confrontati e perfezionati in modo efficiente. Gli ingegneri possono individuare i casi di carico più gravosi, valutare gli elementi critici e analizzare come le variazioni di geometria, rigidezza, materiali o condizioni al contorno influenzino la risposta complessiva della struttura.

L’interfaccia rinnovata e gli strumenti avanzati per la navigazione del modello semplificano la gestione di modelli complessi e ricchi di dettagli. Gli utenti possono accedere ai comandi in modo più efficiente, esaminare con chiarezza i componenti strutturali e organizzare le informazioni relative a modellazione, analisi e progettazione all’interno di un ambiente di lavoro coerente. La migliore visibilità del modello facilita inoltre il controllo delle ipotesi adottate e l’individuazione delle aree critiche all’aumentare della complessità. Un’ampia libreria di elementi finiti e modelli costitutivi consente di rappresentare telai convenzionali, edifici irregolari, strutture industriali, sistemi di grande luce, cavi, pareti, solai, gusci, elementi solidi e connessioni non lineari. Questa flessibilità permette di adottare strategie di modellazione più aderenti al comportamento reale della struttura, riducendo il ricorso a semplificazioni non necessarie. MIDAS GEN NX è particolarmente indicato per i progetti che richiedono metodi di valutazione avanzati. Analisi lineari e non lineari, verifiche di stabilità, valutazioni sismiche, analisi prestazionali e simulazioni per fasi costruttive possono essere sviluppate all’interno dello stesso ambiente di calcolo.

Combinando capacità di calcolo avanzate, maggiore facilità d’uso, una gestione più rapida dei risultati e un ecosistema digitale aperto, MIDAS GEN NX offre agli studi di ingegneria strutturale una soluzione scalabile e orientata al futuro.

Perché scegliere
MIDAS CIVIL NX

MIDAS CIVIL NX combina elevate capacità di analisi agli elementi finiti con un flusso di lavoro intuitivo ed efficiente, consentendo agli ingegneri di gestire progetti infrastrutturali complessi con maggiore precisione e produttività. Progettato per professionisti che richiedono al tempo stesso accuratezza ed efficienza, CIVIL NX include funzionalità dedicate all’ingegneria dei ponti e delle strutture civili complesse, permettendo di gestire con sicurezza geometrie articolate, condizioni al contorno complesse e scenari di carico realistici. La piattaforma integra tecnologie avanzate e strumenti intelligenti di automazione per semplificare le attività di progettazione, migliorando al contempo accuratezza, coerenza e collaborazione tra i team di progetto.

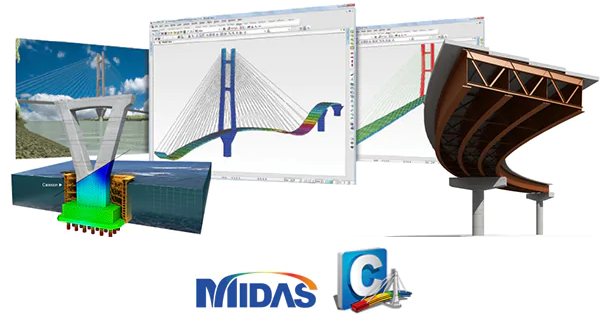

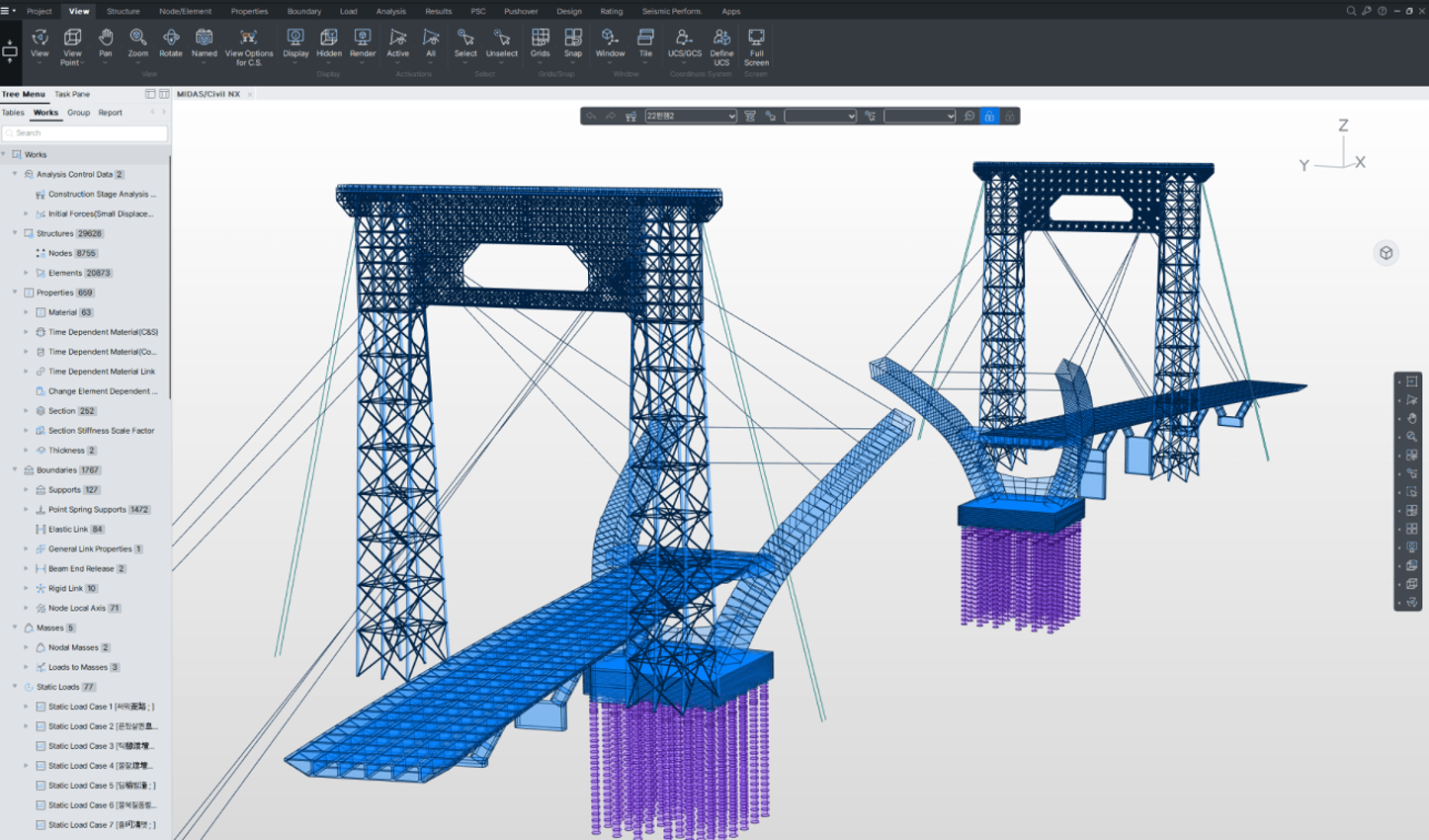

L’analisi avanzata per fasi costruttive consente di simulare in modo accurato il comportamento strutturale durante le sequenze di realizzazione, riducendo le incertezze e incrementando l’affidabilità complessiva del progetto lungo il suo intero ciclo di vita.

Ottimizzato per la gestione di modelli di calcolo di grandi dimensioni e dataset estesi, l’ambiente di lavoro supporta flussi di modellazione efficienti e una rapida interpretazione dei risultati, aiutando gli ingegneri a prendere decisioni consapevoli.

Le funzionalità avanzate di visualizzazione e gli strumenti di progettazione di nuova generazione contribuiscono inoltre a migliorare la produttività, favorendo un processo progettuale più fluido, integrato e coordinato. Combinando prestazioni computazionali elevate, funzionalità specialistiche per l’ingegneria infrastrutturale e una maggiore interoperabilità con gli ecosistemi BIM e di progettazione, MIDAS CIVIL NX offre un ambiente scalabile e orientato al futuro per l’analisi, la verifica e l’ottimizzazione di sistemi infrastrutturali complessi.

Queste capacità consentono agli ingegneri di realizzare soluzioni infrastrutturali più sicure, intelligenti e ottimizzate, operando con maggiore affidabilità e controllo.

Importanti funzionalità

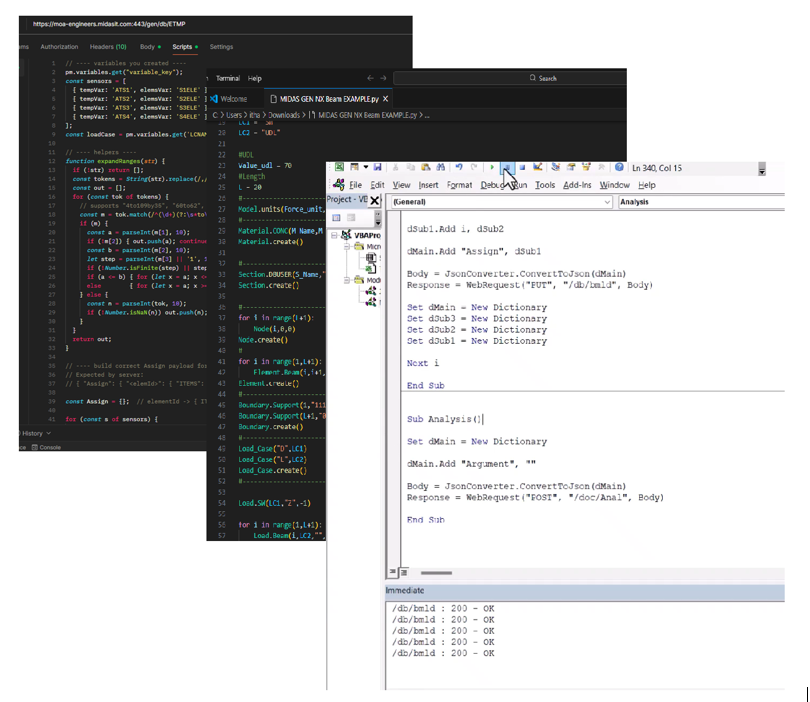

Open API - Automatizza ed estendi il tuo workflow di analisi strutturale

MIDAS NX introduce un potente framework Open API che consente a ingegneri e sviluppatori di automatizzare attività di modellazione, analisi e post-processing. Attraverso moderne interfacce di programmazione è possibile collegare MIDAS a strumenti esterni e creare workflow ingegneristici personalizzati.

Architettura Open API per integrazione flessibile con altri software
Automazione delle operazioni ripetitive di modellazione e analisi
Integrazione con linguaggi di scripting come Python, JSON ed Excel VBA
Scambio dati con piattaforme esterne e strumenti di progettazione parametrica
Creazione di workflow personalizzati per applicazioni ingegneristiche avanzate

Le API creano un ambiente di comunicazione che permette alle applicazioni esterne di inviare e ricevere dati direttamente dalla piattaforma MIDAS, facilitando automazione e integrazione tra diversi strumenti di progettazione.

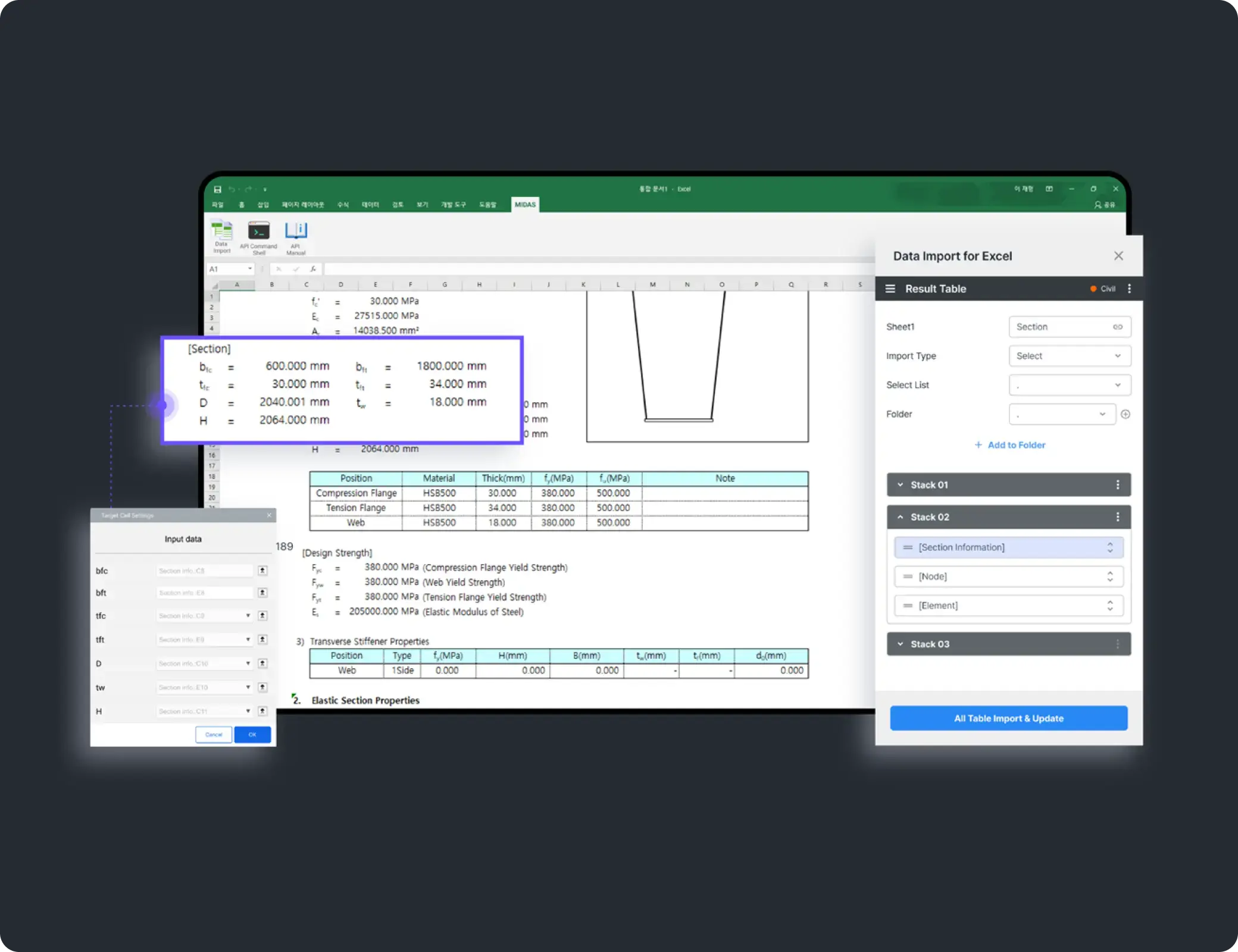

MIDAS Connector per Excel

L’ecosistema MIDAS NX include MIDAS Connector, un componente aggiuntivo per Excel progettato per semplificare il trasferimento di dati tra il modello di calcolo e i fogli di lavoro.

Importazione diretta dei risultati di analisi in Excel
Trasferimento di dati di modello, tabelle di risultati e immagini
Aggiornamento automatico quando il modello di analisi viene modificato
Generazione più rapida di report e documentazione tecnica
Post-processing dei risultati semplificato

Grazie al connettore, gli ingegneri possono gestire e aggiornare fogli di calcolo e report mantenendo una connessione dinamica con il modello strutturale.

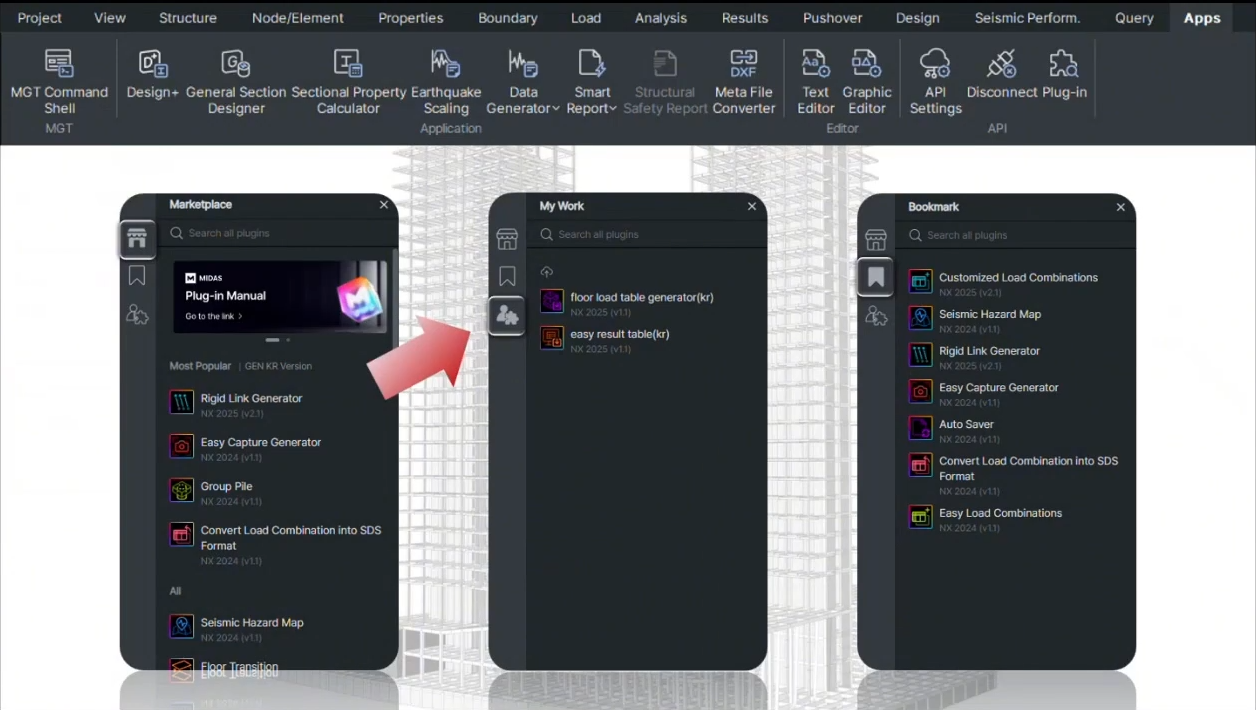

Plug-in Environment

La piattaforma MIDAS NX offre un ambiente di sviluppo per plug-in che consente di estendere le funzionalità del software tramite applicazioni personalizzate. Basati sulle API MIDAS, i plug-in permettono di automatizzare processi complessi e sviluppare strumenti di progettazione specifici.

Plug-in sviluppati dagli utenti per l’automazione dei workflow
Strumenti rapidi per modellazione e gestione dei dati
Integrazione con librerie matematiche e script esterni
Aggiornamenti e interazione in tempo reale tramite l’ecosistema dei plug-in
Condivisione e distribuzione di plug-in personalizzati

I plug-in consentono di ridurre attività ripetitive e adattare il software alle esigenze specifiche di progetto e alle normative di progettazione.

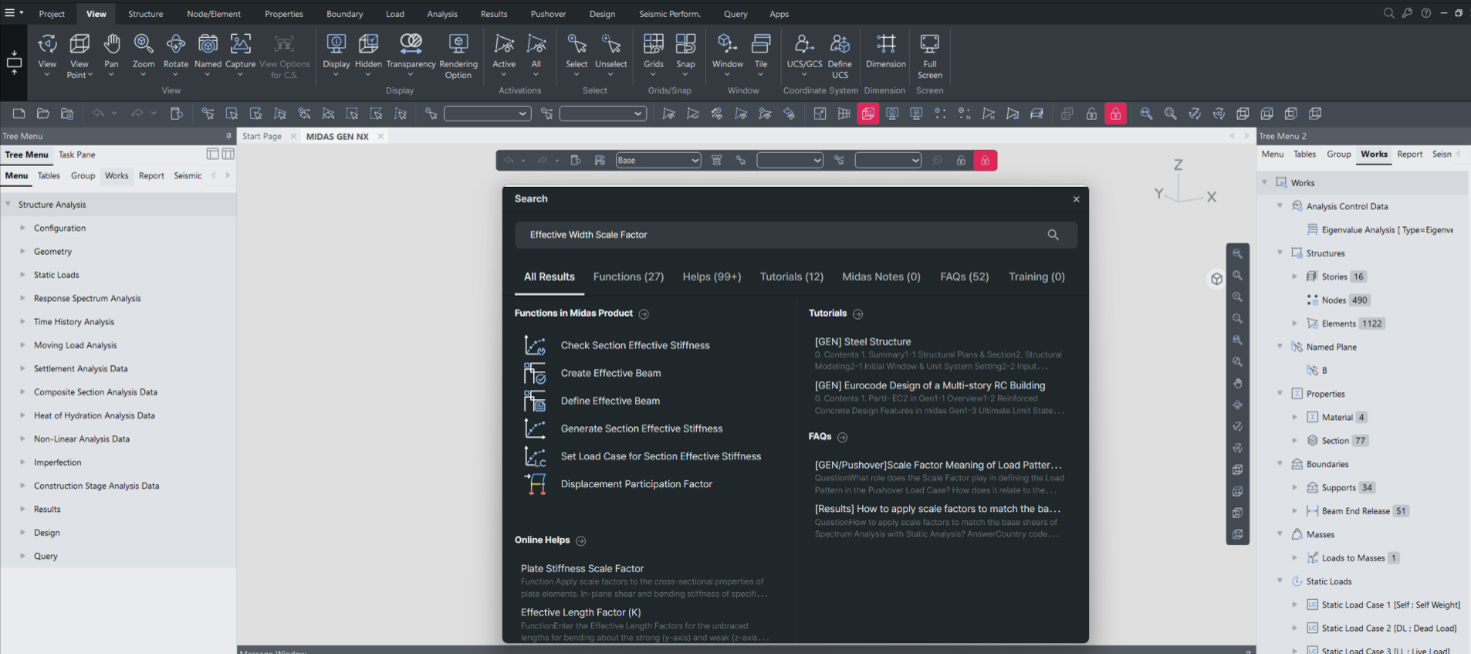

Interfaccia Utente Avanzata | un’interfaccia rinnovata per workflow più rapidi e intuitivi

La generazione MIDAS NX introduce una nuova interfaccia utente progettata per migliorare usabilità ed efficienza nel lavoro quotidiano degli ingegneri strutturali.

Navigazione semplificata e migliore organizzazione degli strumenti
Ambiente di modellazione ottimizzato per progetti di grandi dimensioni
Visualizzazione e analisi dei risultati più chiare ed efficaci
Accesso rapido ai comandi e alle funzionalità di analisi
Barra di ricerca unificata per trovare rapidamente strumenti e comandi

La nuova interfaccia offre un ambiente di lavoro più intuitivo e moderno, migliorando l’esperienza d’uso e la produttività.

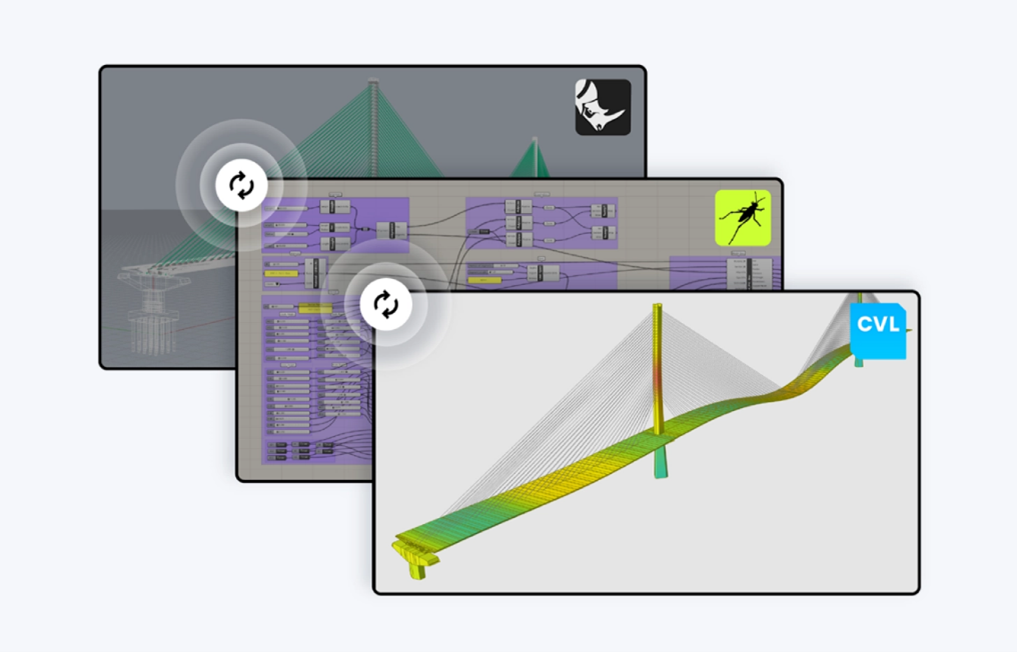

Integrazione con la Progettazione Parametrica

Connect structural analysis with parametric modelling environments

MIDAS NX supporta l’integrazione con piattaforme di progettazione parametrica come Rhino e Grasshopper, permettendo a ingegneri e progettisti di sviluppare workflow parametrici flessibili per analisi e ottimizzazione strutturale.

Collegamento diretto tra modelli parametrici e modelli strutturali
Generazione e aggiornamento automatico della geometria strutturale
Test rapido di diverse alternative progettuali

Questa integrazione consente di esplorare rapidamente diverse soluzioni progettuali mantenendo un’analisi strutturale accurata, supportando i moderni processi di computational design.

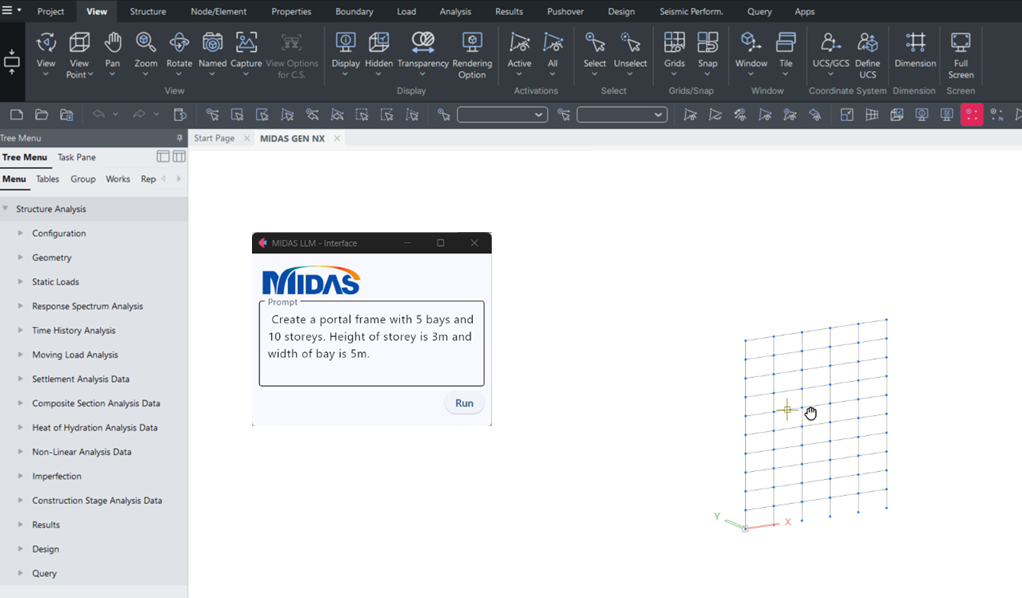

Automazione e Workflow di Ingegneria Digitale

La piattaforma MIDAS NX introduce avanzate capacità di automazione che permettono agli ingegneri di semplificare le attività ripetitive e creare workflow digitali più efficienti.

Automazione della creazione e modifica dei modelli
Analisi batch e post-processing dei risultati tramite script
Verifiche di progetto e calcoli ingegneristici automatizzati
Riduzione delle operazioni manuali e aumento della produttività
Integrazione con pipeline di ingegneria digitale

L’automazione consente ai team di progettazione di ridurre gli errori, risparmiare tempo e concentrarsi sulle decisioni ingegneristiche a maggior valore, mentre le attività ripetitive vengono gestite automaticamente.

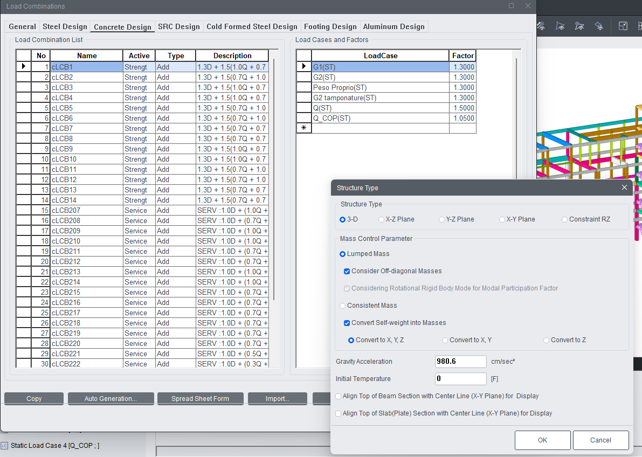

Gestione completa dei carichi e delle masse

Definire le azioni strutturali, valutare gli effetti dei carichi mobili e mantenere dati di carico coerenti nelle analisi statiche, dinamiche e non lineari

Midas GEN NX e CIVIL NX offrono un ambiente coordinato per la definizione dei carichi applicati a travi, piastre e altri componenti strutturali. Gli ingegneri possono gestire molteplici condizioni di carico, casi di carico mobile e combinazioni di progetto, mantenendo la coerenza tra le azioni applicate, le masse utilizzate nelle analisi dinamiche e le forze proporzionali alle masse impiegate nelle valutazioni non lineari.

Definizione di carichi concentrati, distribuiti, lineari e superficiali su elementi trave e piastra.
Gestione di numerosi casi di carico statici, termici, dinamici, per fasi costruttive e mobili.

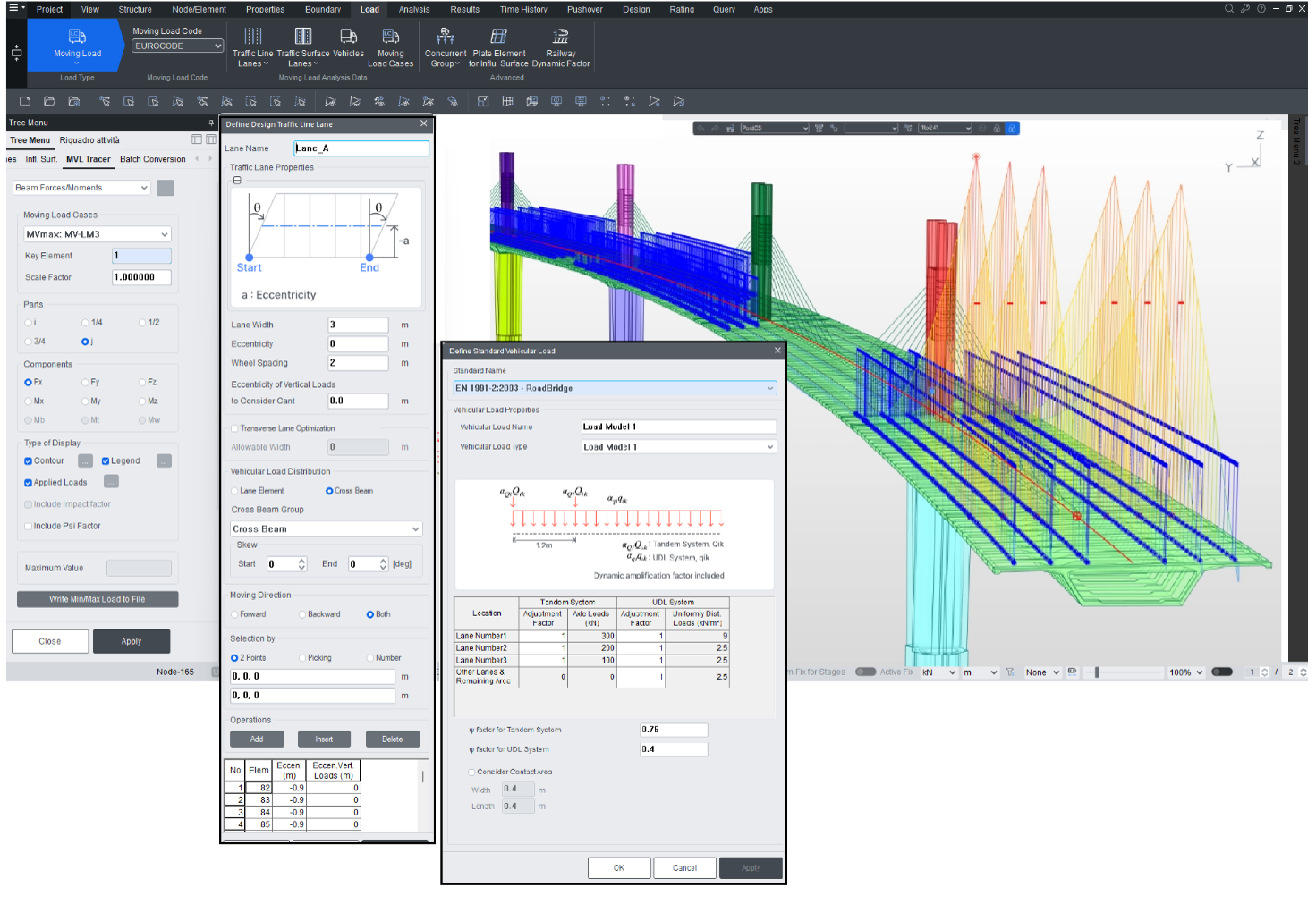

Definizione di veicoli, corsie di transito e condizioni di carico mobile per individuare le posizioni più gravose.
Generazione e gestione delle combinazioni di carico per risultati statici, da carichi mobili, spettro di risposta, time-history e fasi costruttive.
Conversione dei carichi verticali selezionati in masse mediante coefficienti di partecipazione definiti dall’utente, inclusi i relativi coefficienti ψ quando previsti dalla normativa applicabile.
Conversione delle masse nodali, strutturali e derivate dai carichi in forze proporzionali alle masse per le analisi pushover.
Controllo dei dati di carico e delle combinazioni più gravose mediante rappresentazioni grafiche e tabelle dettagliate.

Integrando la definizione dei carichi, la valutazione degli effetti dei carichi mobili, la gestione delle combinazioni e la conversione dei carichi in masse all’interno dello stesso flusso di analisi, GEN NX e CIVIL NX aiutano gli ingegneri a ridurre l’inserimento ripetitivo dei dati e a mantenere coerenza tra le diverse procedure di calcolo. Le stesse funzionalità di base supportano sia i progetti edilizi sia quelli infrastrutturali: GEN NX pone maggiore attenzione sui flussi di lavoro per edifici, analisi sismiche e procedure basate sulle masse, mentre CIVIL NX offre strumenti più specialistici per i carichi da traffico, le corsie sui ponti e le analisi infrastrutturali basate su linee e superfici di influenza.

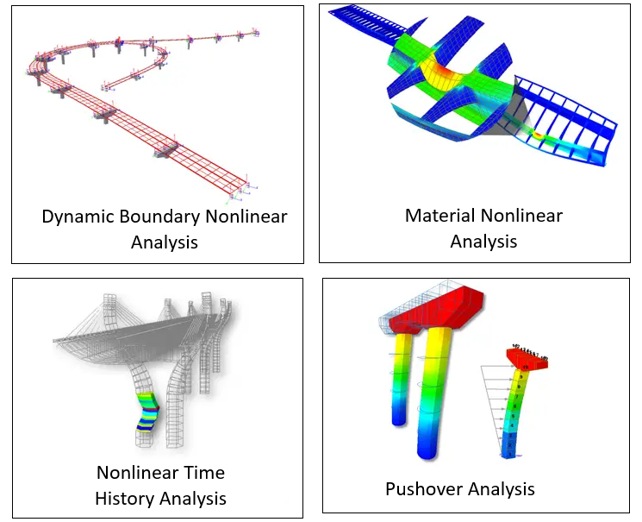

Analisi strutturale avanzata

Analizzare il comportamento strutturale oltre le ipotesi lineari convenzionali

MIDAS GEN NX e CIVIL NX mettono a disposizione strumenti di analisi avanzata per strutture nelle quali la geometria, la risposta dei materiali, la variazione di rigidezza o la sequenza di applicazione dei carichi influenzano in modo significativo il comportamento strutturale.

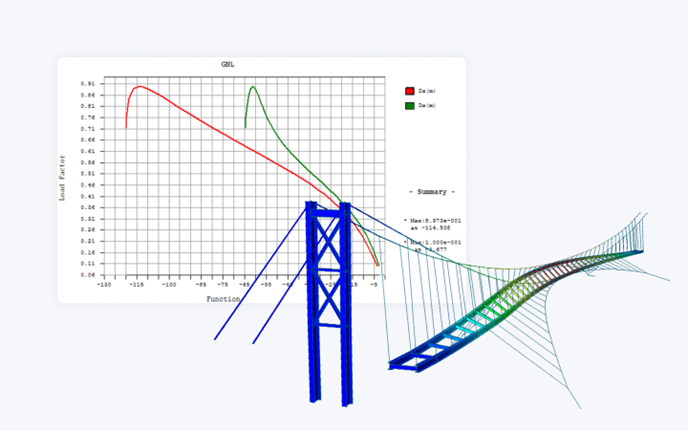

Analisi non lineare geometrica per grandi spostamenti ed effetti del secondo ordine.
Analisi non lineare dei materiali per valutare snervamento, fessurazione e progressiva degradazione della rigidezza.
Analisi P-Delta e di instabilità euleriana agli autovalori per elementi snelli e sistemi sensibili ai fenomeni di stabilità.
Modellazione non lineare di cavi, vincoli, link ed elementi resistenti esclusivamente a trazione o compressione.
Applicazione incrementale dei carichi e analisi per fasi costruttive di strutture il cui comportamento evolve nel tempo.
Controllo dettagliato della convergenza, degli incrementi di carico e delle fasi critiche della risposta strutturale.

Queste funzionalità aiutano gli ingegneri a individuare fenomeni di instabilità, ridistribuzioni delle sollecitazioni e deformazioni eccessive, fornendo una base più realistica per la valutazione e la progettazione di edifici irregolari, torri, strutture di grande luce e sistemi industriali, ponti e infrastrutture complesse.

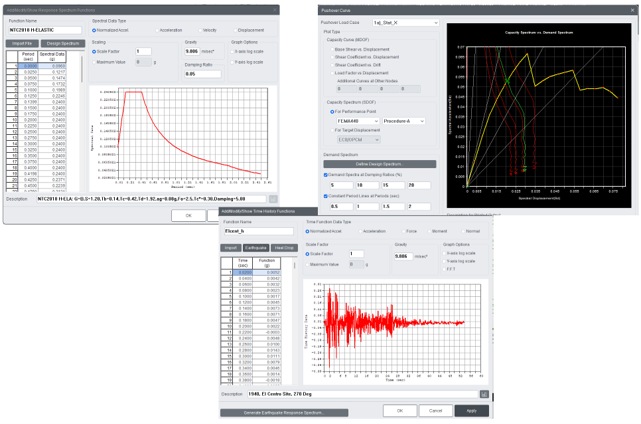

Valutazione sismica e analisi prestazionale

Valutare la risposta strutturale, dalla progettazione sismica normativa alla verifica prestazionale non lineare

MIDAS GEN NX / CIVIL NX supportano diversi livelli di valutazione sismica, consentendo agli ingegneri di passare dalle procedure lineari convenzionali alle analisi non lineari avanzate all’interno dello stesso modello strutturale. In questo modo è possibile valutare non solo le azioni di progetto, ma anche la capacità deformativa, l’evoluzione del danneggiamento e il comportamento atteso della struttura in presenza di eventi sismici severi.

Analisi statica equivalente e analisi con spettro di risposta per la progettazione sismica secondo normativa.
Analisi modale con controllo delle masse partecipanti, delle forme modali e della risposta nelle diverse direzioni.
Analisi time-history lineari e non lineari mediante accelerogrammi selezionati o definiti dall’utente.
Analisi pushover con distribuzioni di carico controllate in forza o in spostamento.
Modellazione mediante cerniere plastiche ed elementi a fibre per rappresentare lo sviluppo progressivo del comportamento non lineare.
Valutazione della curva di capacità e confronto tra domanda sismica e capacità strutturale.
Modellazione di isolatori, dissipatori e link non lineari per sistemi di protezione sismica.
Valutazione di drift, spostamenti, sollecitazioni interne, domanda di duttilità e meccanismi plastici.

Questi strumenti aiutano gli ingegneri a comprendere il comportamento della struttura oltre il campo elastico, a individuare i componenti più vulnerabili e a verificare che il sistema strutturale adottato soddisfi gli obiettivi di sicurezza e prestazione richiesti. Le stesse metodologie possono essere applicate a edifici, torri, impianti industriali, ponti e infrastrutture complesse, con flussi di lavoro specifici per le diverse tipologie strutturali.

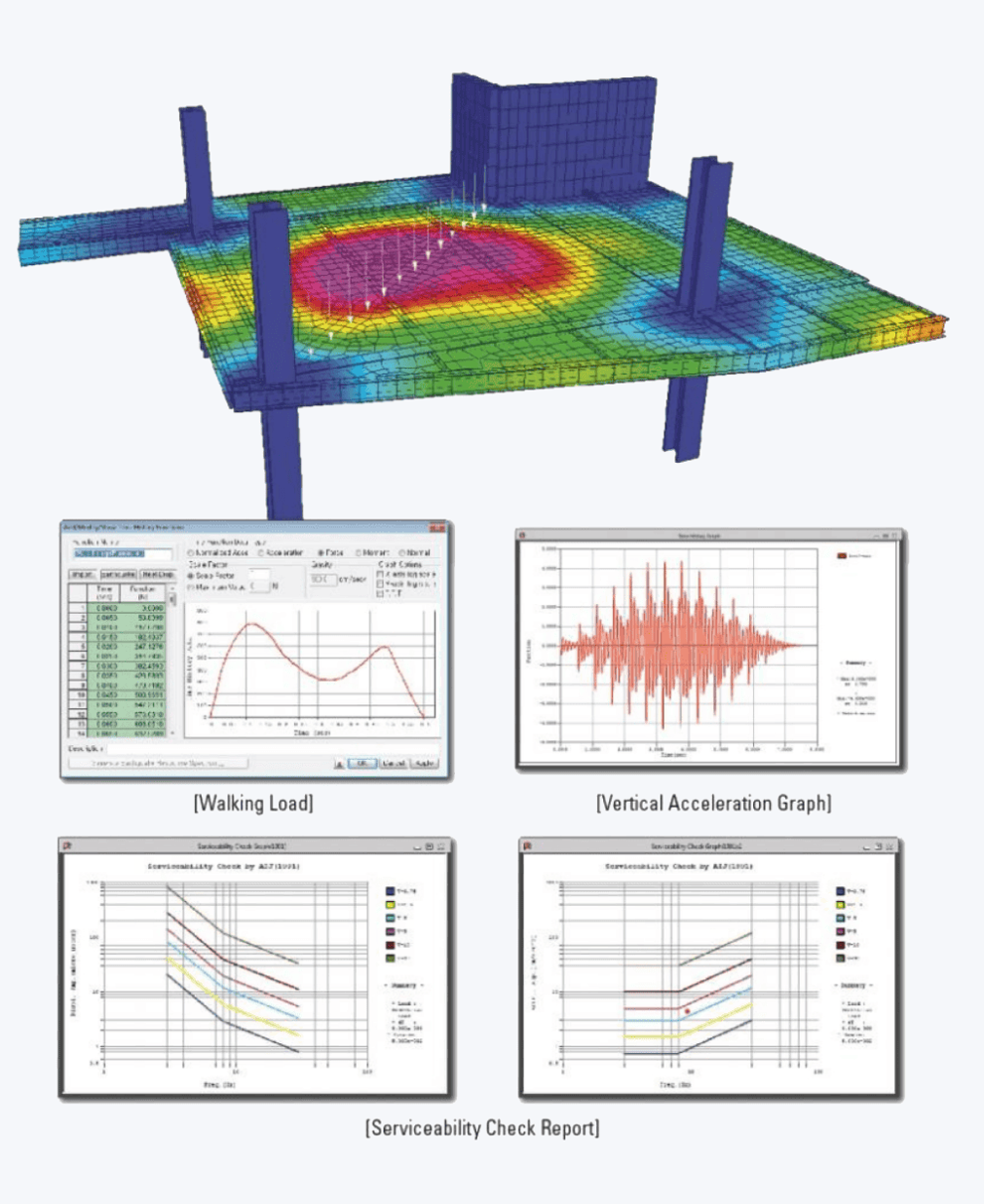

Analisi dinamica non lineare e dispositivi avanzati

Valutare la risposta ciclica, la dissipazione di energia e il comportamento dei componenti non lineari

Midas GEN NX e CIVIL NX consentono di approfondire la risposta strutturale sotto azioni variabili nel tempo attraverso modelli dedicati a connessioni, dispositivi di protezione e componenti caratterizzati da comportamento isteretico. Queste funzionalità permettono di studiare non solo i valori massimi di spostamento e sollecitazione, ma anche l’evoluzione della risposta, l’energia dissipata e le deformazioni residue.

Analisi time-history lineari e non lineari mediante accelerogrammi, funzioni di carico e storie temporali definite dall’utente.
Modellazione di isolatori sismici, dissipatori viscosi e isteretici, appoggi non lineari e dispositivi di controllo della risposta.
Rappresentazione di gap, hook, attrito, scorrimento, fine corsa e altri comportamenti dipendenti dal contatto o dalla direzione del carico.
Definizione di cerniere plastiche concentrate e modelli a fibre per seguire la progressiva formazione dei meccanismi non lineari.
Valutazione del comportamento ciclico, della degradazione della resistenza e della rigidezza e degli effetti di pinching nei modelli isteretici supportati.
Controllo degli spostamenti massimi e residui, delle velocità, delle accelerazioni e delle sollecitazioni sviluppate durante l’intera storia di carico.
Analisi dei cicli forza-spostamento e dell’energia dissipata dai dispositivi e dai componenti strutturali.
Individuazione della sequenza di attivazione delle plasticizzazioni e delle zone nelle quali si concentra la domanda non lineare.
Confronto tra configurazioni alternative di isolamento, dissipazione e collegamento per valutarne l’efficacia sulla risposta globale.

Questi strumenti consentono agli ingegneri di verificare in modo più approfondito il funzionamento di dispositivi e connessioni sotto azioni cicliche ed estreme. GEN NX li applica principalmente a edifici, torri e impianti industriali, mentre CIVIL NX li integra nella valutazione di ponti, appoggi, pile e sistemi di protezione sismica delle infrastrutture.

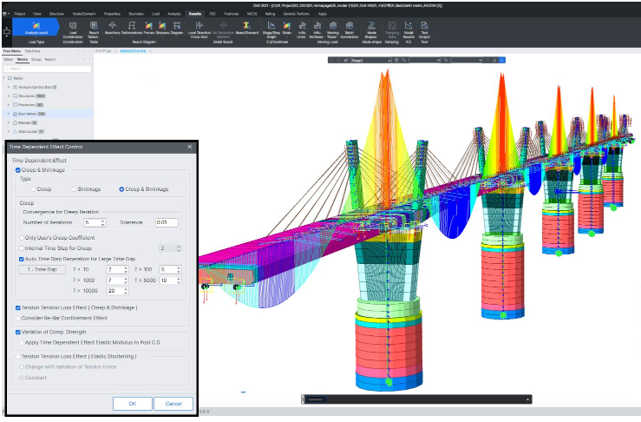

Effetti dipendenti dal tempo e sistemi di precompressione

Modellare con precisione il comportamento a lungo termine e le strutture precompresse

MIDAS GEN NX e CIVIL NX includono modelli avanzati dei materiali e funzionalità dedicate alla precompressione, sviluppati per valutare il comportamento a breve e lungo termine delle strutture in calcestruzzo.

Considera in modo accurato gli effetti di creep, ritiro, maturazione del calcestruzzo e rilassamento dei cavi, sulla base della storia temporale di costruzione e delle formulazioni previste dalle normative internazionali.
Supporta modelli previsionali di creep e ritiro basati su standard internazionali, consentendo una valutazione realistica del comportamento a lungo termine delle strutture in calcestruzzo.
Supporta la variazione del modulo elastico nel tempo e la redistribuzione delle tensioni durante le fasi di costruzione e lungo l’intera vita utile dell’opera.
Consente una modellazione dettagliata dei sistemi di precompressione, inclusi cavi aderenti e non aderenti, precompressione interna ed esterna, e definizione dei cavi sia per sistemi a pre-tensione sia per sistemi a post-tensione.
Valuta automaticamente le perdite di precompressione, incluse quelle dovute ad accorciamento elastico, creep, ritiro, rilassamento dei cavi, rientro degli ancoraggi ed effetti di attrito.
Supporta la modellazione e la verifica della precompressione in ponti in calcestruzzo precompresso, strutture miste e ponti segmentali. Per i ponti strallati e sospesi, CIVIL NX mette inoltre a disposizione procedure dedicate alla determinazione e alla regolazione delle forze iniziali nei cavi.
Si integra con l’analisi per fasi costruttive, consentendo una valutazione accurata del comportamento strutturale considerando i processi sequenziali di realizzazione e l’interazione con gli effetti dei materiali dipendenti dal tempo.

Queste funzionalità garantiscono una previsione accurata delle prestazioni strutturali nel tempo.

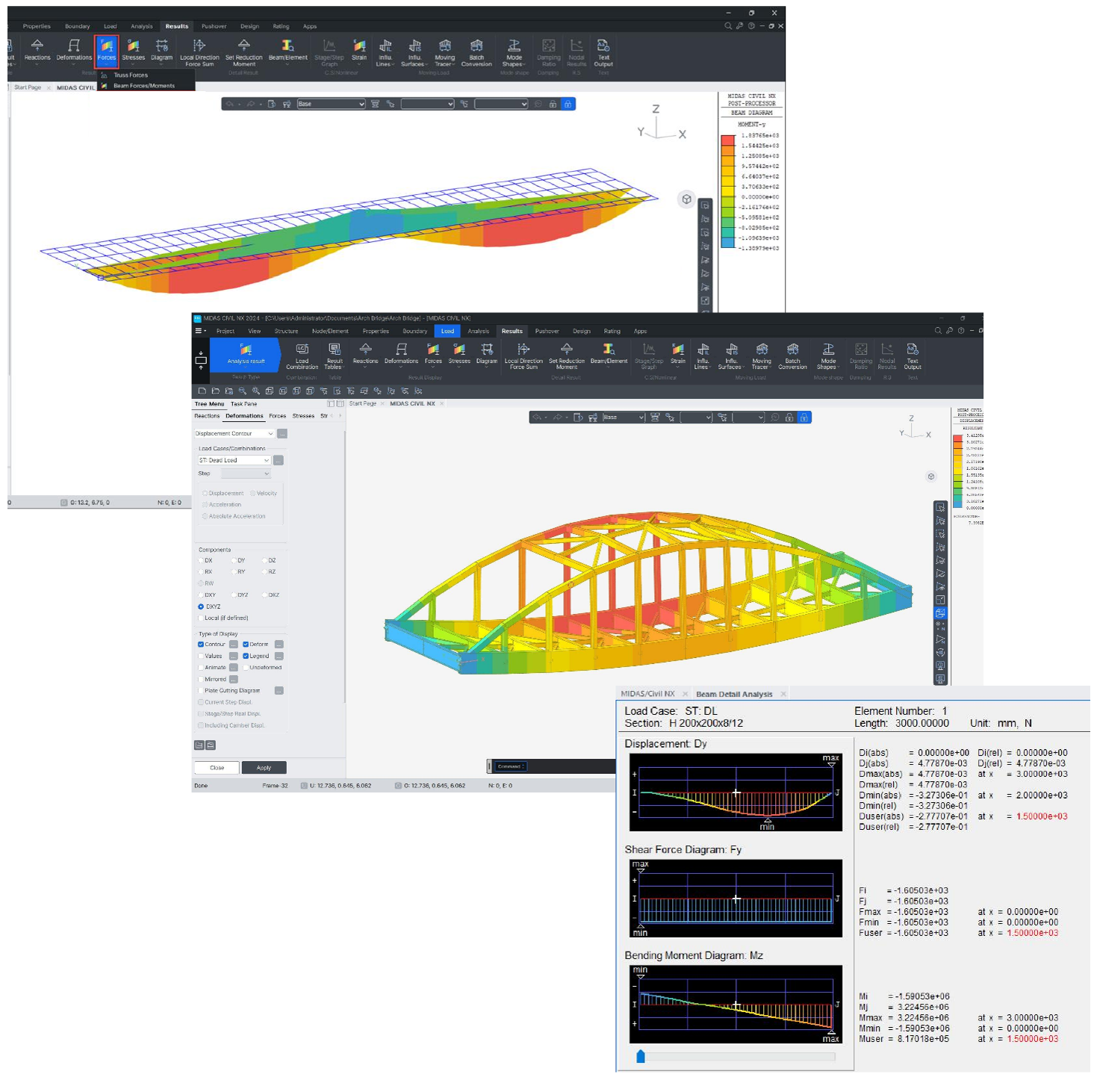

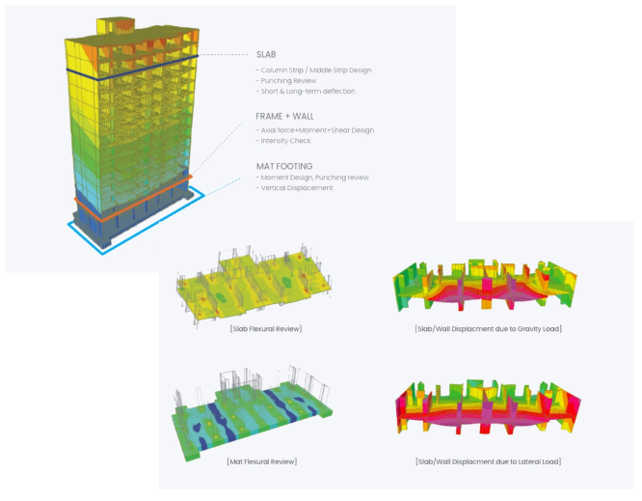

Valutazione dei risultati e verifiche strutturali

Trasformare i risultati di analisi in informazioni ingegneristiche concrete e utilizzabili

MIDAS GEN NX e CIVIL NX includono strumenti avanzati di post-processing per interpretare, verificare e comunicare in modo efficace il comportamento strutturale.

Visualizzazione grafica dei campi di tensione, deformazione e spostamento.
Gestione degli inviluppi e delle combinazioni dei risultati.
Diagrammi delle sollecitazioni di sezione e strumenti per l’estrazione delle risposte strutturali.
Generazione di report di analisi e di progetto, con esportazione dei risultati in formati tabellari e documentali.
Supporto alle verifiche progettuali basate su normativa.

Questi strumenti aiutano gli ingegneri a validare i risultati in modo efficiente e a supportare le decisioni progettuali con maggiore chiarezza, affidabilità e consapevolezza.

Vulnerabilità sismica

Midas GEN NX offre la possibilità di analizzare agevolmente strutture esistenti realizzate in materiali diversi anche disomogeni, modellati a livello numerico con gli algoritmi migliori attualmente disponibili.

Ad esempio, per le murature a mattoni pieni è implementato il legame costitutivo “Strumas“, del Prof. Pande, collaboratore del Prof. Zienkiewicz dell’università di Swansea (UK).

Presente in Midas GEN NX anche nella versione base, permette di ricevere in input le caratteristiche dei mattoni e dei giunti in malta (con la possibilità di distinguere tra giunti verticali ed orizzontali) ottenute da rilievi in situ, come richiesto dalle vigenti normative.
Usato per modellare muri con elementi finiti di tipo brick (3D) e plate (2D), può essere accoppiato ad altre tipologie di elementi finiti al fine di simulare la presenza di travi, tiranti, solai, interventi di rinforzo in CA, ecc. Col pregio di avere una convergenza veloce ed agevole, fornisce in output il quadro fessurativo della struttura, che sempre si rivela coincidente con i rilievi effettuati in situ dal progettista. Utilizzato dalla maggior parte degli utenti per effettuare analisi di pushover di strutture murarie non assimilabili a telai, fornisce in output i dati necessari per la costruzione delle curve taglio – spostamento e per la gestione delle procedure di post-processing per la valutazione del rapporto domanda di spostamento – capacità di spostamento.

Nel caso di schematizzazione della struttura tramite telaio equivalente, l’impostazione dell’analisi di push over, sebbene automatizzata, lascia al progettista ampio margine di manovra, ad esempio nella costruzione del telaio stesso o nella definizione dei carichi. Sono implementate diverse tipologie di cerniere plastiche per simulare acciaio, CA (con metodi FEMA, Eurocodice 8, OPCM 3274 e NTC2008) e muratura (con metodo SAM, descritto dal Prof. Magenes).
L’analisi è effettuabile sia in controllo di forza che di spostamento; in questo secondo caso è possibile cogliere il comportamento softening della struttura.
Come unica ed originale opzione, Midas GEN NX prevede di utilizzare, alternativamente allo schema a cerniere plastiche, una soluzione a fibre con formulazione “force based” secondo la teoria di Spacone e Filippou (Berkeley), assolutamente performante (in termini di convergenza e rapidità) rispetto alle comuni analisi a fibre.

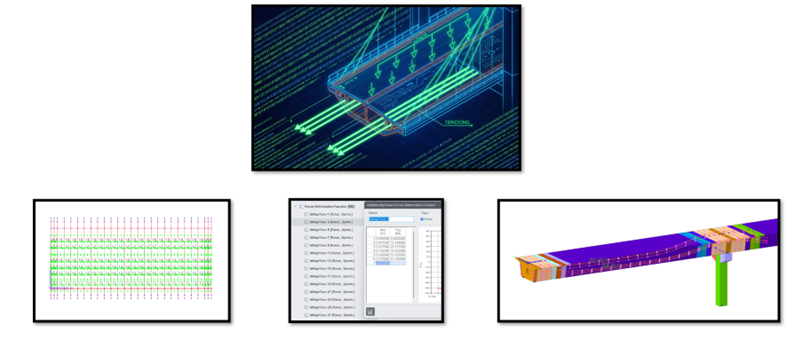

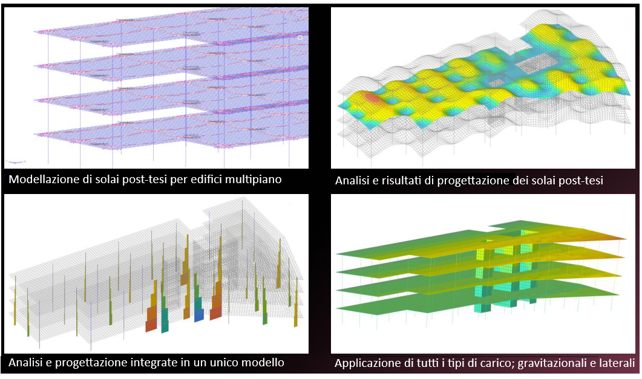

Progettazione di solai post-tesi

Sviluppare, analizzare e verificare sistemi di solaio post-tesi all’interno del modello strutturale completo

MIDAS GEN NX mette a disposizione un flusso di lavoro dedicato all’analisi e alla progettazione di solai post-tesi in conformità alla norma ACI 318-19. La definizione dei cavi, la valutazione delle perdite di precompressione, l’analisi delle strisce di progetto e le verifiche strutturali sono integrate nello stesso ambiente, consentendo di considerare gli effetti della post-tensione insieme al comportamento dell’intera struttura dell’edificio.

Definizione delle proprietà dei cavi, tra cui area dei trefoli, resistenza del materiale, comportamento aderente o non aderente, attrito per curvatura, effetti di deviazione accidentale e rientro degli ancoraggi.
Valutazione delle perdite di precompressione a lungo termine dovute a viscosità e ritiro del calcestruzzo, rilassamento dei trefoli, età del calcestruzzo al momento della tesatura e condizioni ambientali.
Generazione di configurazioni con cavi singoli, concentrati in fasce o distribuiti, disposti lungo linee di appoggio o tracciati definiti dall’utente.
Stima automatica del numero di cavi necessario in funzione della forza efficace di precompressione, del livello di precompressione medio richiesto e del grado di bilanciamento del peso proprio del solaio.
Definizione di profili dei cavi rettilinei o curvilinei mediante spline, con configurazioni differenziate per campate terminali e interne.
Controllo della tensione di tesatura, delle sequenze di messa in tiro, delle estremità di ancoraggio attive e passive e delle tensioni ammissibili nelle fasi di trasferimento e di esercizio.
Verifica delle tensioni, dei livelli di precompressione e dei rapporti di bilanciamento del peso proprio lungo le singole strisce di progetto.
Verifica delle tensioni nel calcestruzzo, della resistenza flessionale e delle armature necessarie per striscia di progetto, campata o singola sezione di verifica.

Integrando la disposizione dei cavi, gli effetti della precompressione e le verifiche del solaio all’interno del modello strutturale, gli ingegneri possono confrontare configurazioni alternative, bilanciare più efficacemente i carichi permanenti e coordinare l’armatura ordinaria con i requisiti di precompressione. Il risultato è un processo progettuale più chiaro e controllato per solai piani, solai di trasferimento e altri sistemi nei quali risultano determinanti le prestazioni in esercizio, il controllo delle deformazioni e l’ottimizzazione dello spessore strutturale.

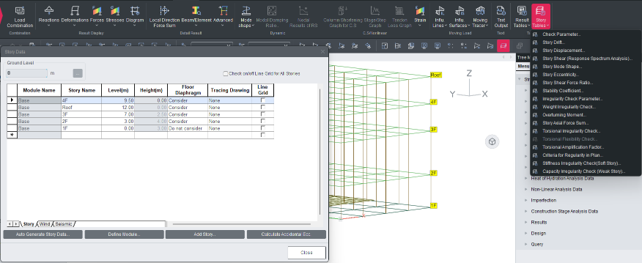

Valutazione strutturale per piani

Valutare il comportamento globale dell’edificio piano per piano, dalla risposta alle azioni orizzontali alle irregolarità strutturali

MIDAS GEN NX mette a disposizione un ambiente dedicato alla valutazione per piani degli edifici multipiano. Livelli, diaframmi, masse e azioni orizzontali possono essere organizzati in base all’effettivo sviluppo verticale della struttura, consentendo di interpretare i risultati dell’analisi sia a livello dei singoli elementi sia dell’intero edificio.

Riconoscimento automatico delle quote dei piani strutturali e generazione dei relativi dati di piano.
Definizione del livello del terreno, dei piani interrati, dei diaframmi di piano e delle relative masse.
Applicazione automatica delle azioni del vento e sismiche sotto forma di forze di piano.
Analisi degli spostamenti di piano e dei drift interpiano per carichi statici, analisi con spettro di risposta e analisi time-history.
Valutazione dei tagli di piano, dei momenti ribaltanti, delle risultanti delle forze assiali e del comportamento modale.
Confronto dei rapporti di drift calcolati con i limiti ammissibili definiti per il progetto e individuazione dei piani non verificati.
Valutazione dell’amplificazione torsionale e dell’eccentricità tra centro di massa e centro di rigidezza.
Verifica delle irregolarità di rigidezza, massa e resistenza, per individuare piani soffici, deboli o caratterizzati da discontinuità.
Valutazione separata dei singoli moduli in configurazioni complesse, come torri gemelle o edifici articolati in blocchi con differenti sviluppi verticali.
Analisi dei coefficienti di stabilità e dell’influenza degli effetti P-Delta sulla risposta laterale di ciascun piano.

Organizzando i risultati in funzione dei piani dell’edificio, gli ingegneri possono individuare rapidamente drift eccessivi, effetti torsionali, discontinuità di rigidezza o concentrazioni delle sollecitazioni. Questo approccio offre una comprensione più chiara del comportamento globale degli edifici multipiano sotto l’azione del sisma e del vento, supportando decisioni più consapevoli sul dimensionamento degli elementi, sui sistemi resistenti alle azioni orizzontali e sulla configurazione strutturale.

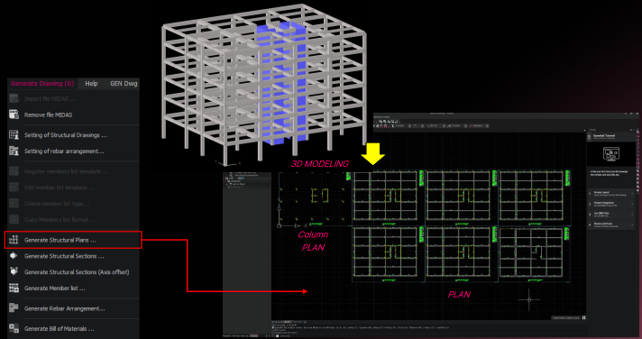

Generazione integrata dei disegni strutturali

Trasformare il modello coordinato dell’edificio in una documentazione progettuale strutturata

MIDAS GEN NX collega modellazione, analisi e progettazione strutturale alla produzione di elaborati grafici dedicati agli edifici. Schemi strutturali e informazioni sugli elementi possono essere organizzati direttamente a partire da griglie, piani e dati di progetto già definiti, aiutando gli ingegneri a mantenere una maggiore coerenza tra il modello analitico e i disegni utilizzati per il coordinamento progettuale.

Generazione di set di disegni in funzione delle griglie, dei livelli e dei piani definiti per l’edificio.
Produzione di piante strutturali e schemi di disposizione dei pilastri per i singoli piani.
Creazione delle piante di fondazione a partire dal livello strutturale più basso o dal piano di fondazione definito.
Generazione dei disegni di disposizione delle armature per i sistemi di solaio e di fondazione supportati.
Sviluppo di prospetti e sezioni strutturali a partire dalle corrispondenti piante.
Organizzazione sistematica dei disegni per tipologia, piano e zona strutturale.
Aggiornamento degli elaborati in seguito alle revisioni del modello, senza dover ricostruire l’intero set di disegni.
Inserimento di simboli di revisione e note per comunicare le modifiche durante lo sviluppo del progetto.
Maggiore coerenza tra geometria degli elementi, proprietà strutturali, informazioni di progetto e documentazione prodotta.

Avvicinando la generazione dei disegni all’ambiente di analisi e progettazione, MIDAS GEN NX contribuisce a ridurre l’inserimento ripetitivo dei dati e a limitare le incongruenze tra calcoli e documentazione di progetto. Gli ingegneri possono così rispondere più rapidamente alle modifiche progettuali, mantenendo un flusso di lavoro più chiaro e tracciabile, dal modello strutturale fino agli elaborati coordinati dell’edificio.

Progettazione di solai e pareti in calcestruzzo armato modellati a mesh

Trasformare i risultati dettagliati dell’analisi agli elementi finiti in requisiti concreti di armatura e verifica

MIDAS GEN NX supporta la progettazione di solai e pareti in calcestruzzo armato rappresentati mediante elementi piastra e parete discretizzati a mesh. Anziché ricondurre superfici complesse a elementi monodimensionali semplificati, gli ingegneri possono utilizzare le sollecitazioni calcolate sull’intero mesh per valutare il fabbisogno di armatura, la resistenza a taglio e le prestazioni in esercizio dell’intera regione strutturale.

Progettazione a flessione dei solai mediante i momenti di Wood–Armer, considerando l’interazione tra gli effetti flettenti e torcenti in entrambe le direzioni di armatura.
Determinazione indipendente dell’armatura superiore e inferiore necessaria nelle due direzioni principali del solaio.
Verifica della resistenza a taglio monodirezionale e a punzonamento nelle zone critiche del solaio, in corrispondenza degli appoggi e lungo sezioni di verifica definite dall’utente.
Valutazione delle condizioni di esercizio, comprese le limitazioni delle tensioni nel calcestruzzo, il controllo della fessurazione e la deformabilità del solaio, adottando ipotesi di rigidezza fessurata o non fessurata.
Progettazione di pareti in calcestruzzo armato soggette all’azione combinata di sforzo normale e flessione, insieme alla corrispondente domanda a taglio.
Valutazione dell’armatura richiesta nelle pareti utilizzando le sollecitazioni calcolate per ciascun elemento oppure mediate nei nodi comuni agli elementi adiacenti.
Definizione dei diametri e dei passi di base delle armature, in modo da tradurre le richieste di calcolo in disposizioni costruttive applicabili.
Applicazione di combinazioni di carico dedicate agli stati limite ultimi e di esercizio per la verifica di solai, platee e pareti.
Visualizzazione grafica dei risultati di progetto sull’intera superficie strutturale, facilitando l’individuazione delle zone critiche localizzate e delle concentrazioni di armatura.

Collegando direttamente l’analisi con elementi shell alla progettazione in calcestruzzo armato, MIDAS GEN NX consente una valutazione più rappresentativa di solai e pareti caratterizzati da geometrie irregolari, aperture, azioni concentrate o condizioni di appoggio non uniformi. Gli ingegneri possono passare dal comportamento globale della struttura ai requisiti locali di armatura all’interno dello stesso modello, migliorando la coerenza tra ipotesi di analisi, verifiche progettuali e dettagli costruttivi finali.

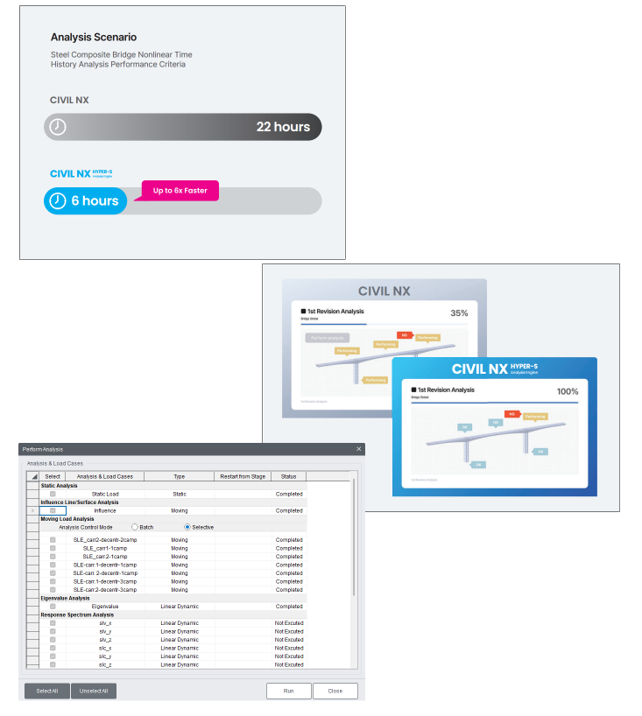

Tecnologia HYPER-S Solver

Il solver HYPER-S, integrato in MIDAS CIVIL NX 2026, rappresenta un importante passo avanti in termini di prestazioni computazionali ed efficienza di analisi per l’ingegneria dei ponti e delle infrastrutture. Sviluppato per superare i limiti dei flussi di analisi tradizionali, HYPER-S introduce un ambiente di calcolo più flessibile e intelligente, capace di ridurre significativamente i tempi di elaborazione e di incrementare la produttività progettuale.

Grazie all’elaborazione parallela simultanea, il solver HYPER-S esegue più operazioni analitiche in contemporanea anziché in sequenza, garantendo velocità di analisi fino a sei volte superiori rispetto alle soluzioni convenzionali.
CIVIL NX consente agli ingegneri di rianalizzare in modo selettivo solo le condizioni di analisi modificate o i casi di carico interessati, eliminando la necessità di ricalcolare l’intero modello dopo ogni variazione progettuale.
La rianalisi selettiva intelligente riduce in modo significativo lo sforzo computazionale non necessario e può abbattere i tempi di analisi tipici fino al 70%, consentendo iterazioni progettuali più rapide, decisioni più efficaci e una gestione del progetto più efficiente.
CIVIL NX introduce funzionalità avanzate di modellazione, come il Virtual Beam Design, che combina il comportamento di elementi piastra e trave in un unico modello composito di impalcato, permettendo un’analisi più accurata della distribuzione dei carichi e una rappresentazione realistica di geometrie irregolari di ponti, senza la necessità di ricostruire il modello analitico.

Combinando prestazioni di calcolo ultra-rapide, rianalisi selettiva intelligente e tecnologie avanzate di modellazione, il solver HYPER-S offre un ambiente di analisi scalabile e orientato al futuro, ottimizzato per le esigenze moderne dell’ingegneria dei ponti e delle infrastrutture.

Analisi per fasi costruttive

MIDAS CIVIL NX offre funzionalità avanzate di analisi per fasi costruttive, consentendo di simulare in modo accurato il comportamento strutturale sequenziale durante la realizzazione di ponti e infrastrutture. Attraverso l’attivazione e la disattivazione progressiva dei componenti strutturali nel tempo, il software permette di riprodurre fedelmente la reale sequenza esecutiva dell’opera.

Supporta l’attivazione e la disattivazione per fasi di elementi strutturali, condizioni al contorno, cavi di precompressione, appoggi e carichi di costruzione durante la sequenza di montaggio.
Considera in modo accurato le proprietà dei materiali dipendenti dal tempo, inclusi creep, ritiro, rilassamento dei cavi e maturazione del calcestruzzo, sulla base della storia temporale di costruzione.
Consente la simulazione realistica di metodi costruttivi quali costruzione a sbalzo bilanciato, varo incrementale, montaggio per conci, costruzione campata per campata e realizzazione per fasi di strutture miste.
Supporta analisi non lineari per fasi costruttive, considerando la non linearità geometrica, gli effetti dei grandi spostamenti, il comportamento di pretensione dei cavi e le variazioni di rigidezza durante la costruzione sequenziale.
Tiene traccia automaticamente delle variazioni del sistema strutturale e della storia dei carichi in ogni fase costruttiva, consentendo una previsione accurata del comportamento strutturale a lungo termine.

Simulando con precisione le reali sequenze costruttive e il comportamento strutturale dipendente dal tempo, MIDAS CIVIL NX migliora la verifica della cantierabilità, riduce le incertezze progettuali e consente un’esecuzione più sicura e affidabile di progetti complessi di ponti e infrastrutture.

Analisi dei carichi mobili e superfici di influenza

In MIDAS CIVIL NX, l’analisi dei carichi mobili consente una valutazione accurata della risposta dei ponti soggetti a carichi veicolari e di traffico, in conformità con i principali standard internazionali per la progettazione dei ponti.

Supporta l’analisi dei carichi mobili per modelli di ponti a travi, piastre, grigliati e modelli basati su superfici di influenza, con generazione automatica delle posizioni di carico critiche.
Calcola automaticamente le risposte strutturali critiche generate dai carichi mobili di traffico, inclusi momenti flettenti, forze di taglio, torsione, tensioni, spostamenti e reazioni vincolari.
Supporta l’analisi mediante linee di influenza e superfici di influenza, consentendo una valutazione efficiente degli effetti di carico critici su geometrie complesse di ponti e sistemi a più corsie.
Le funzionalità avanzate per la definizione delle corsie e la generazione dei percorsi veicolari permettono di simulare con precisione carichi di traffico eccentrici e condizioni realistiche di flusso veicolare.
Consente di combinare l’analisi dei carichi mobili con fasi costruttive, comportamento non lineare ed effetti dei materiali dipendenti dal tempo, per una valutazione più realistica delle prestazioni del ponte.

MIDAS CIVIL NX migliora l’affidabilità della progettazione dei ponti, aumenta la precisione della valutazione della capacità portante e semplifica i processi di verifica, modellando in modo accurato il comportamento strutturale legato al traffico in progetti complessi di ponti e infrastrutture di trasporto.

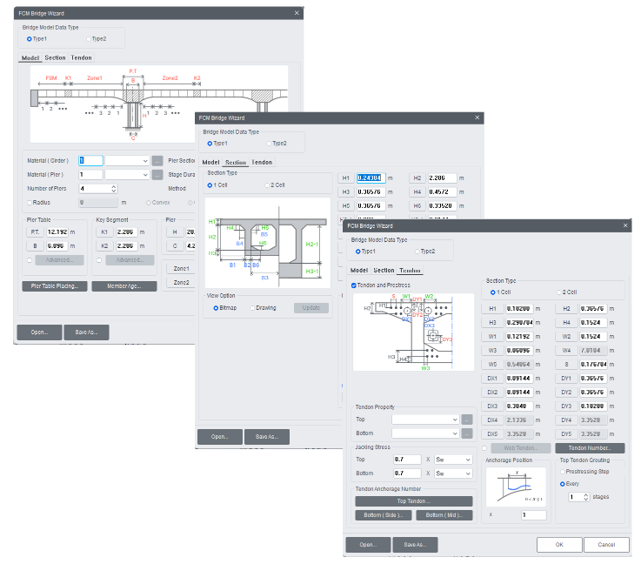

Modellazione dei ponti ed elementi specialistici

Strumenti dedicati per una modellazione efficiente delle infrastrutture

MIDAS CIVIL NX offre funzionalità di modellazione specialistiche per un’ampia gamma di tipologie di ponti e strutture civili, supportando gli ingegneri nella creazione di modelli accurati, coerenti e facilmente gestibili.

Generazione parametrica della geometria del ponte, inclusi travi, impalcati e piloni.
Elementi cavo dedicati per la modellazione di ponti sospesi e ponti strallati.
Modellazione di sezioni composte, con rappresentazione dell’interazione acciaio-calcestruzzo.
Supporto ai metodi di costruzione segmentale per fasi.
Modellazione di apparecchi di appoggio, collegamenti, link e supporti non lineari.

Queste funzionalità riducono lo sforzo di modellazione, aumentando al contempo accuratezza, coerenza e affidabilità del modello strutturale.
