Caratteristiche del progetto

La struttura portante consta di pareti in muratura di mattoni, solai prevalentemente con travi principali in legno, travetti in legno e pianelle in laterizio, alcuni solai sono a volta in mattoni.

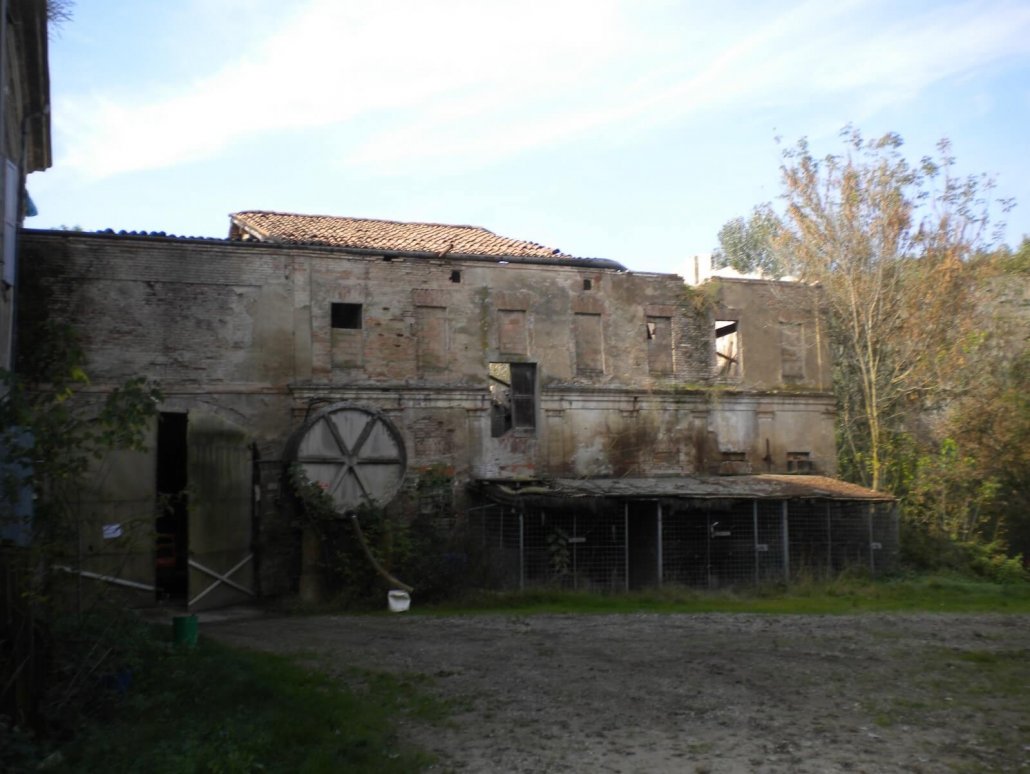

L’edificio è costituito da due corpi di fabbrica, l’uno principale ad uso abitazione a pianta rettangolare di dimensioni di 14,68 x 20,66 metri, si sviluppa su due piani compreso il piano terra oltre al piano sottotetto, l’altro accessorio, ad uso agricolo (deposito, stalla e fienile) a pianta a “L” di dimensioni complessive 18,64×16,44 metri.

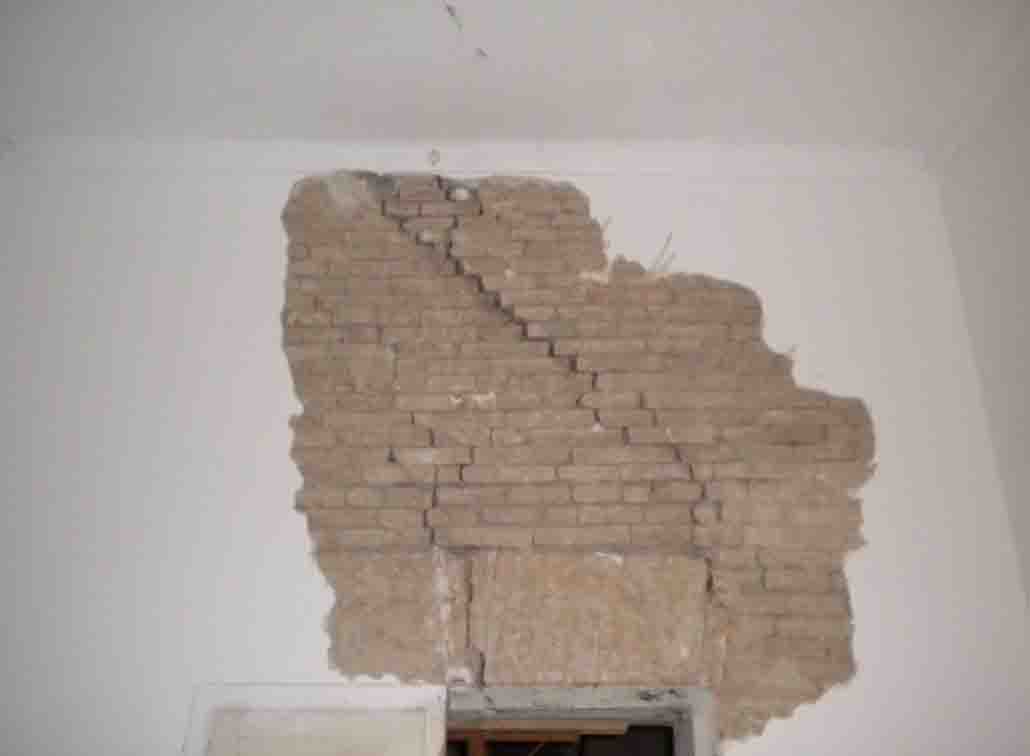

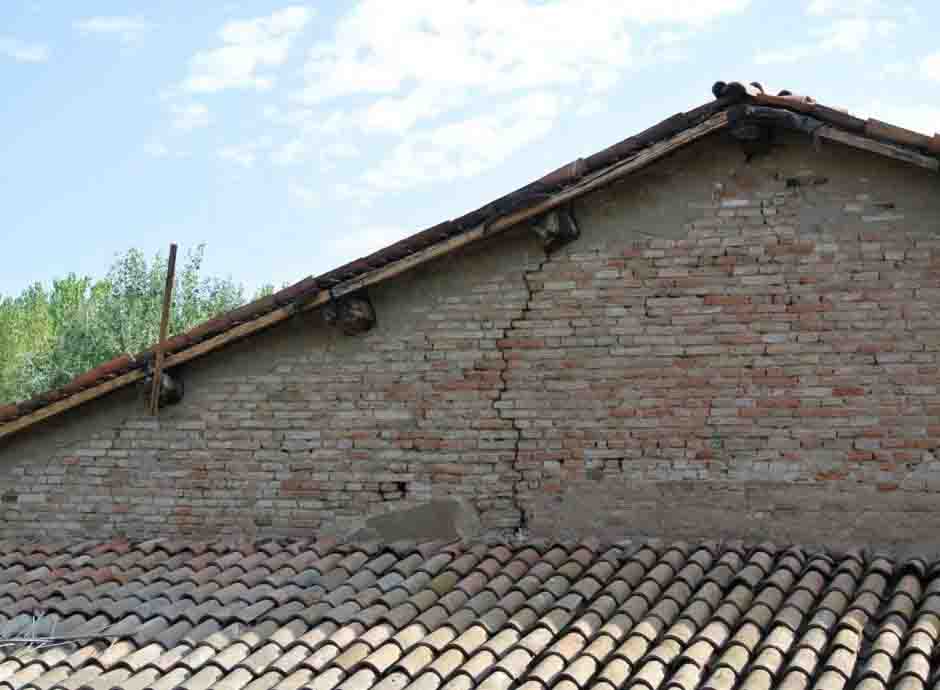

L’edificio ha subito danni in conseguenza degli eventi sismici del 20 e 29 maggio 2012 ed è stato oggetto di interventi con esecuzione di opere per la riparazione del danno, per il rafforzamento locale e a opere di riduzione e/o eliminazione delle condizioni di vulnerabilità; non sono previste opere per il miglioramento sismico con livello di sicurezza al 60%, trattandosi di edificio tutelato ai sensi del D. lgs. 42/2004.

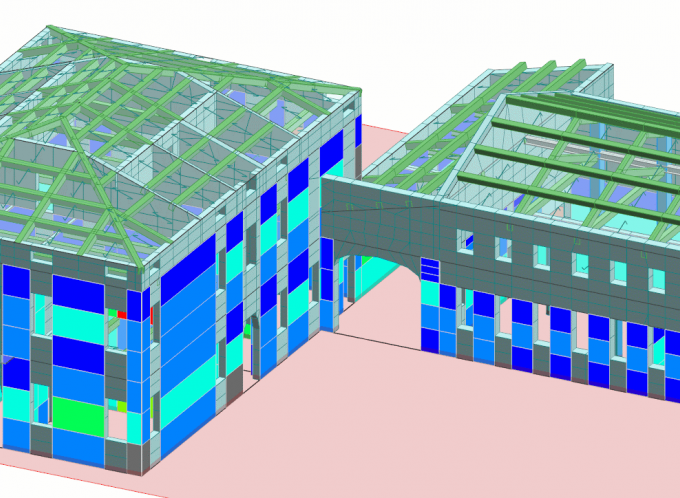

Per la determinazione del valore dell’accelerazione ammissibile per l’edifico è stato eseguito un primo calcolo mediante analisi sismica statica allo SLV con applicazione della accelerazione di progetto ag,SLV = 0,16303 secondo le NTC2008, i cui risultati sono sintetizzati nelle immagini seguenti.

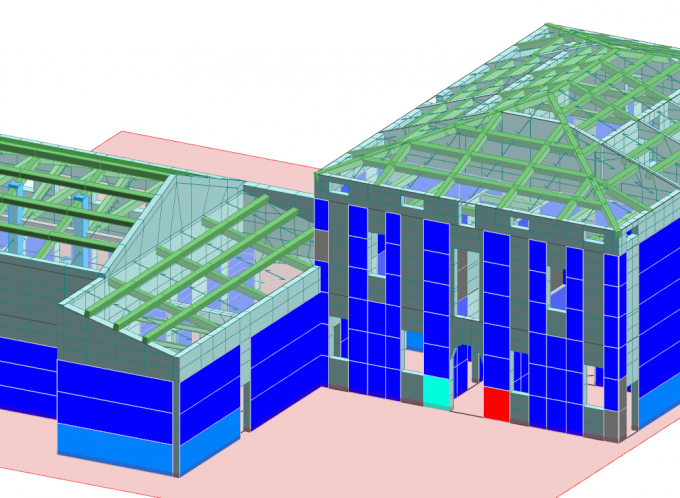

Dal calcolo è risultato che il valore del massimo tasso di sfruttamento per taglio nel piano della muratura è di 3,66.

Si è ripetuto il calcolo con un valore dell’accelerazione pari a aSLV = 0,16303 / 3,66 = 0,0445, in particolare con il massimo valore Pvr = 99 con a SLV = 0,0481845 corrispondente a circa il 30% della accelerazione di progetto ag,SLV = 0,16303

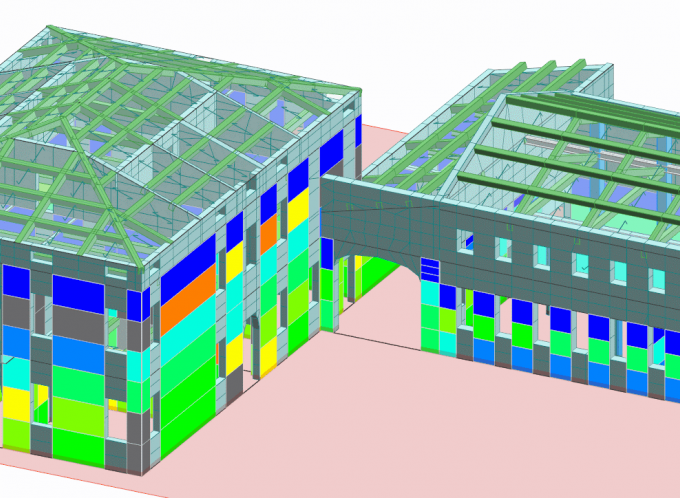

Dal calcolo è risultato che il valore del massimo tasso di sfruttamento per taglio nel piano della muratura è di 0,67; quindi si ripetere il calcolo con un valore dell’accelerazione pari a a SLV = 0,0481845 / 0,67 = 0,07192 che corrisponde a Pvr = 48 con a SLV = 0,071974 corrispondente a circa il 44% della accelerazione di progetto ag,SLV = 0,16303

Con altre due iterazioni si è giunti alla esecuzione del calcolo con Pvr=40 con aSLV = 0,0808862 corrispondente a circa il 49% della accelerazione di progetto ag,SLV = 0,16303.

Poiché il valore del massimo tasso di sfruttamento per taglio nel piano della muratura è 1,00 si è potuto assumere aSLV = 0,0808862 come valore limite ammissibile dell’accelerazione sopportabile dall’edificio.

Perché Progetti Integrati di Ingegneria – Studio Associato ha scelto ModeSt

Il tema da affrontare in questo progetto è stato quello della riparazione del danno e del rafforzamento locale, con interventi quindi tutto sommato abbastanza semplici e localizzati, precedentemente descritti (riparazione di murature, consolidamento di solai, rinforzo di travi lignee, inserimento di “incatenamenti”), anche in considerazione della mancanza dell’obbligo di conseguire un miglioramento sismico al 60% in quanto edificio tutelato.
Non appariva pertanto necessario, ai fini del progetto, ricorrere a particolari software di modellazione e calcolo, potendosi affrontare il tema con semplici calcoli puntuali.

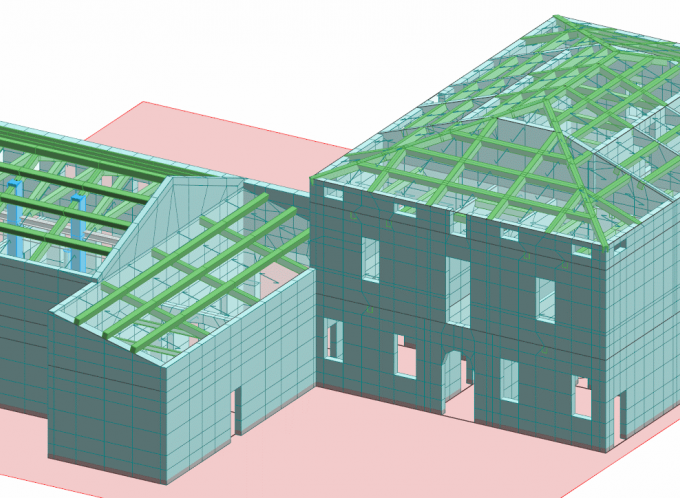

Il software ModeSt e Xfinest è tuttavia stato impiegato per uno scopo propedeutico fondamentale per l’applicazione delle Ordinanze Commissariali sulla ricostruzione post-sisma del Maggio 2012, ed in particolare per determinare il valore ammissibile dell’accelerazione che l’edificio è in grado di sopportare in caso di azione sismica, che unitamente ad altre valutazioni (danni locali e fattori di vulnerabilità) concorre alla “Valutazione del Livello Operativo”, elemento necessario per la determinazione del contributo economico ammissibile per l’intervento.
