L'approccio BIM per la gestione delle attività costruttive nel cantiere edile

Milano

Cliente

Tirocinante Adriana Naglieri
Anno di laurea: 2025
Università: Politecnico di Bari
Dipartimento: Ingegneria edile dei sistemi edilizi
Prof Relatore: prof. Ing. Guido Raffaele Dell'osso

L'importanza di SOLIBRI in questo progetto

All’interno del caso di studio, l’utilizzo di SOLIBRI ha assunto un ruolo fondamentale per il raggiungimento degli obiettivi prefissati, consentendo di effettuare attività di Model Checking e, in particolare, di Code Checking. Quest’ultima funzionalità ha permesso di confrontare il modello con le normative vigenti in materia di sicurezza nei cantieri edili, con riferimento al D.M. 81/2008, supportando così il processo di verifica e coordinamento degli aspetti legati alla sicurezza.

L’applicazione di SOLIBRI ha quindi consentito di affrontare le principali criticità operative oggetto dell’analisi, introducendo un processo di controllo basato sul confronto tra il modello e i requisiti normativi. In questo contesto, il software si è rivelato uno strumento fondamentale per il raggiungimento degli obiettivi del caso di studio, contribuendo al miglioramento delle attività considerate in termini di produttività, precisione e coordinamento.

Nel complesso, il caso di studio ha evidenziato un miglioramento dichiarato del 100% negli aspetti di produttività, precisione e coordinamento considerati nell’analisi, confermando il ruolo centrale dello strumento adottato all’interno del processo sviluppato.

Questo case study educazionale si inserisce nell’ambito di un elaborato volto ad approfondire l’applicazione della metodologia BIM nel campo della sicurezza e del coordinamento in cantiere, con particolare attenzione alla dimensione 8D, attualmente in fase di sviluppo. L’obiettivo del caso di studio è analizzare le potenzialità della metodologia BIM applicata alla gestione della sicurezza, evidenziandone i vantaggi e individuandone al contempo gli attuali limiti e i possibili sviluppi futuri.

Caratteristiche del progetto

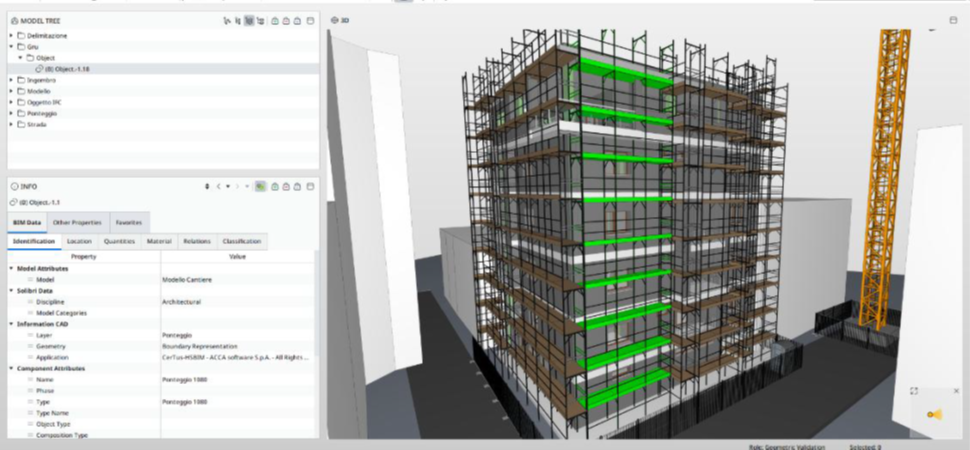

La tesi applica il BIM 8D alla gestione della sicurezza in cantiere, integrando modellazione, simulazione 4D e verifiche automatiche. Solibri è stato determinante per:

clash detection ponteggio-edificio;
verifica normativa della gru;
controllo dei lavori in quota e dei parapetti.

Quanto è stato utile Solibri?
Solibri è stato uno strumento molto utile e sostanzialmente indispensabile per la ricerca, perché ha consentito di validare il modello BIM sia sotto il profilo geometrico (Clash Detection) sia sotto quello normativo (Code Checking), individuando criticità prima dell'esecuzione dei lavori e supportando la definizione di soluzioni correttive.

Tre momenti in cui Solibri è stato indispensabile

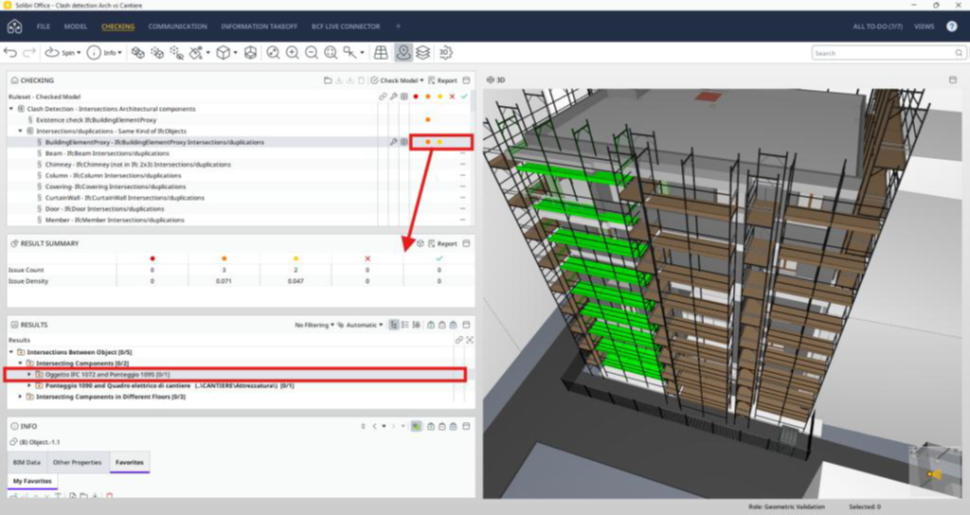

Individuazione dell'interferenza tra ponteggio e fabbricato
La Clash Detection ha evidenziato l'intersezione del ponteggio con i solai aggettanti degli ultimi livelli, mostrando che la soluzione ipotizzata inizialmente non era realizzabile e richiedeva una riprogettazione.

Solibri_EDU2

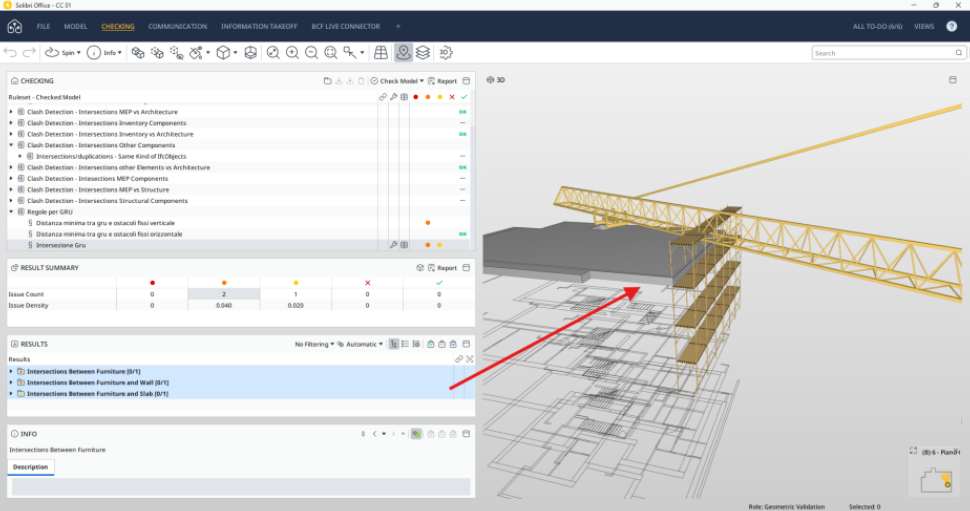

Verifica delle distanze di sicurezza della gru a torre
Attraverso specifiche ruleset è stato possibile controllare le distanze minime tra la gru e gli ostacoli fissi, rilevando criticità legate al braccio della gru e alle strutture dell'edificio.

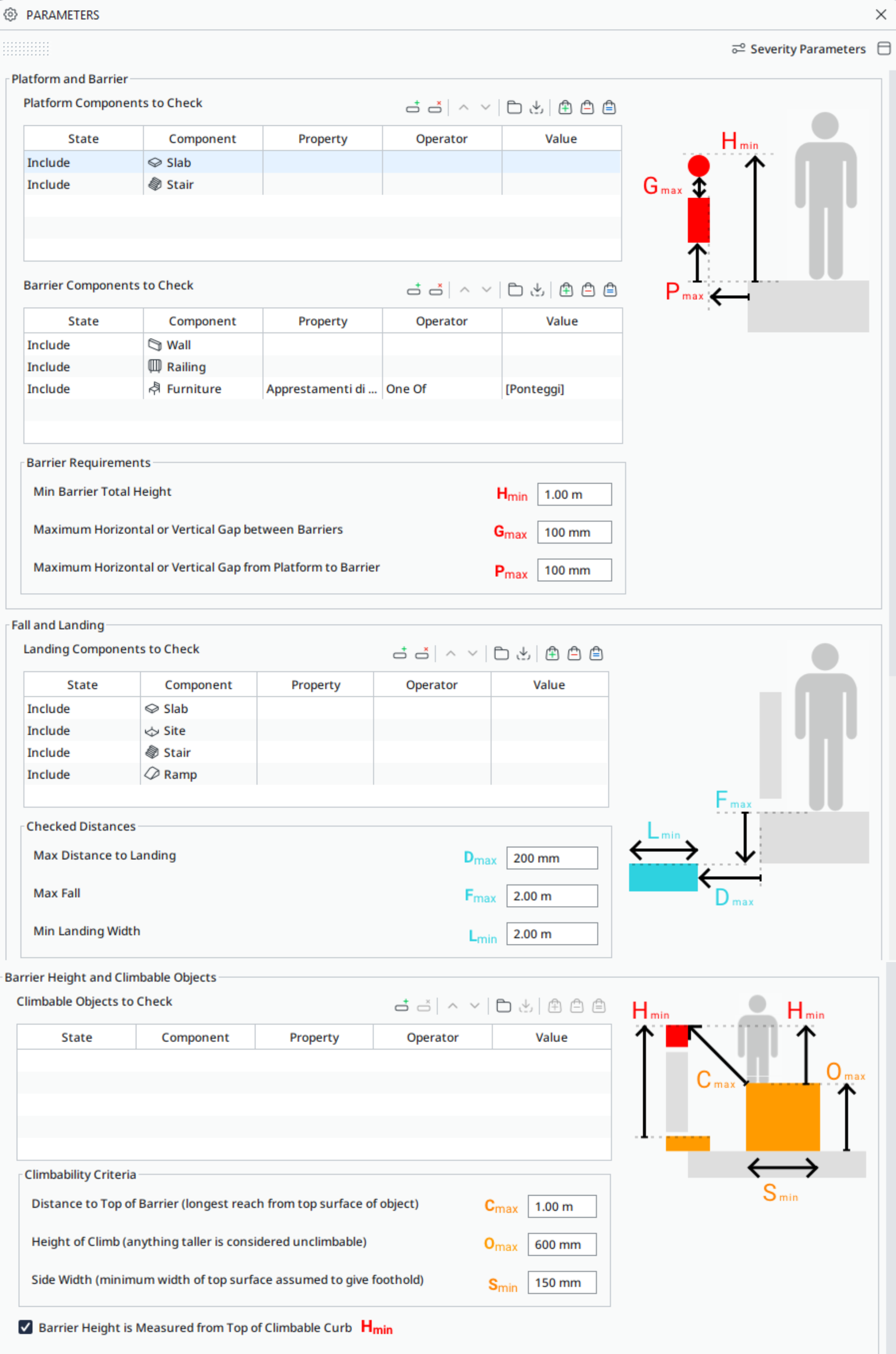

Controllo dei rischi di caduta dall'alto
Il Code Checking ha individuato 44 criticità legate a parapetti mancanti, insufficienti o non conformi, permettendo di verificare il rispetto delle prescrizioni del D.Lgs. 81/08 in materia di lavori in quota.
