Per anni, gli elementi strutturali in FLAC - pali, travi, liner, shells - hanno potuto essere caratterizzati esclusivamente con un comportamento elastico lineare. Nelle ultime versioni, ITASCA cambia le regole: il modello costitutivo Concrete può essere assegnato direttamente agli elementi strutturali, portando per la prima volta il comportamento non lineare del calcestruzzo all'interno della simulazione geotecnica senza aumentare la complessità della mesh.
Il limite storico: elementi strutturali sempre elastici
Nella modellazione geotecnica con FLAC2D/3D, gli elementi strutturali - beam, pile, liner, shell - hanno sempre operato in regime elastico lineare. Questo significa che, indipendentemente dall'entità delle sollecitazioni, l'elemento risponde in modo proporzionale: non fessurazione, non degradazione della rigidezza, non plasticizzazione. Il comportamento reale del calcestruzzo armato - che fessura in trazione, degrada in compressione, accumula danno progressivo - non era rappresentabile all'interno del modello, a meno di costruire esplicitamente la struttura come un continuo tridimensionale con una mesh ad alta densità, un approccio computazionalmente oneroso e spesso impraticabile in un contesto geotecnico.
Il risultato era una semplificazione accettabile per molti problemi, ma sistematicamente non conservativa nei casi in cui la struttura è soggetta a sollecitazioni significative: scavi profondi con paratie soggette a grandi momenti flettenti, pali sotto carico laterale in condizioni sismiche, rivestimenti di gallerie in roccia con comportamento post-picco. In questi scenari, assumere che l'elemento strutturale rimanga sempre elastico può portare a sottostimare i livelli di danneggiamento e a non identificare correttamente le zone critiche del sistema.
Il modello Concrete in FLAC: fondamenti teorici
Il modello Concrete implementato in FLAC è un modello plastico-danneggiante esteso e modificato dal lavoro di Lubliner et al. (1989) e Lee & Fenves (1998), basato sui concetti di danno fondato sull'energia di frattura e degradazione del modulo nella meccanica del danno continuo.
Il modello distingue due meccanismi di degrado distinti e fisicamente fondati. In compressione, il calcestruzzo subisce un indurimento iniziale seguito da un rammollimento post-picco: il comportamento non lineare è governato da una variabile di danno scalare che riduce progressivamente il modulo elastico man mano che aumenta la deformazione plastica. In trazione, il meccanismo è diverso: la resistenza viene raggiunta bruscamente e poi decade con legge di softening, simulando la propagazione della fessurazione diffusa nel materiale.
La tensione efficace nel modello è legata alla tensione nominale tramite un fattore di danno isotropo scalare D, che evolve separatamente in compressione e in trazione. Questo consente di rappresentare correttamente la riapertura delle fessure al cambio del segno del carico - un comportamento fondamentale per le analisi cicliche e sismiche - e di tracciare la distribuzione spaziale del danno all'interno del modello durante tutta la simulazione.
Il Concrete model sugli elementi strutturali
Il modello costitutivo Concrete può essere assegnato agli elementi di supporto strutturale come beam, pile, shell e liner. Questo è un cambio di paradigma rispetto all'approccio precedente: non è più necessario costruire il palo o il diaframma come un volume tridimensionale con mesh propria per ottenere un comportamento non lineare. L'elemento strutturale esistente - definito con la normale sintassi di FLAC - può essere dotato di un comportamento plastico-danneggiante semplicemente assegnando il modello costitutivo corretto e i parametri del materiale.
Elementi shell circolari possono essere facilmente aggiunti e accoppiati a pali e al modello costitutivo del calcestruzzo per simulare in modo efficiente colonne in calcestruzzo di grande spessore. Questo approccio combinato consente di rappresentare sezioni composte realistiche - palo con armatura modellata come elementi cable interni, calcestruzzo con comportamento non lineare, interfaccia con il terreno governata da un modello di contatto - mantenendo un costo computazionale compatibile con le analisi di progetto ordinarie.
Cosa cambia nella pratica progettuale
L'impatto più diretto di questa novità si avverte in tre categorie di problemi particolarmente rilevanti per i professionisti che lavorano con FLAC in ambito geotecnico.

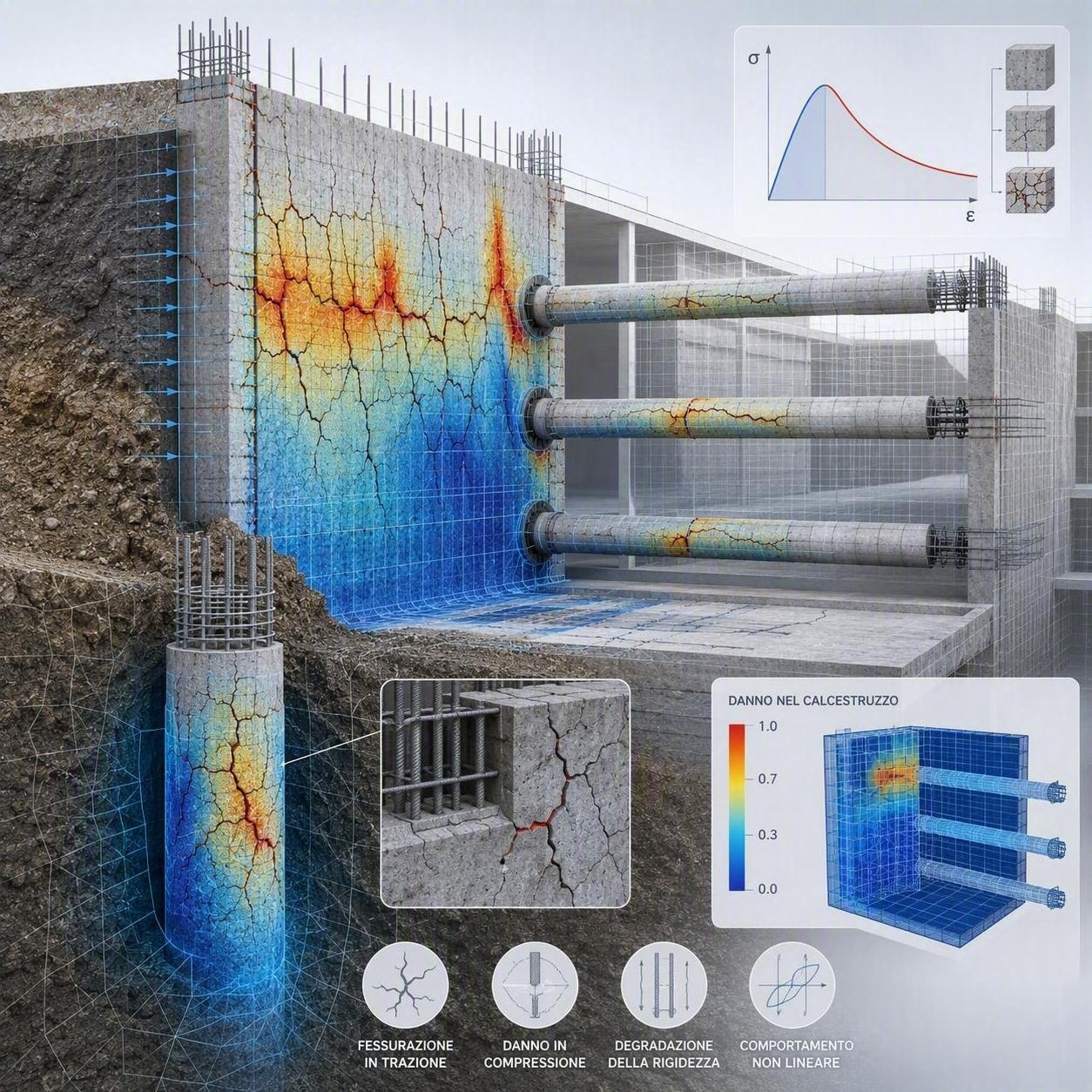

Paratie e diaframmi sotto carico sismico. L'analisi pseudostatica o dinamica di una paratia in calcestruzzo armato produce distribuzioni di momento flettente che, nelle fasi più critiche dello scavo o in presenza di accelerazioni sismiche elevate, possono superare la capacità elastica dell'elemento. Con il modello Concrete, la simulazione può seguire il percorso di danneggiamento dell'elemento strutturale - identificando le zone di fessurazione, la progressione del danno e il livello di deformazione residua - senza uscire dall'ambiente FLAC.
Pali sotto carico laterale. Il comportamento di un palo in calcestruzzo armato soggetto a carico laterale è intrinsecamente non lineare: la fessurazione riduce la rigidezza flessionale in modo progressivo, modificando la distribuzione delle reazioni del terreno lungo il fusto. Modellare questo comportamento con un elemento elastico sovrastima sistematicamente la rigidezza del palo e sottostima gli spostamenti di testa - con conseguenze dirette sulla valutazione delle distorsioni degli edifici adiacenti e sulla verifica dello stato limite di esercizio.
Rivestimenti di gallerie in roccia con comportamento post-picco. In ammassi rocciosi con comportamento fragile o a degradazione progressiva, il rivestimento può essere soggetto a concentrazioni di sollecitazione che inducono fessurazione localizzata. La possibilità di assegnare il modello Concrete ai liner elements consente di valutare l'evoluzione del danno nel rivestimento in modo coerente con il comportamento della roccia circostante, ottenendo una visione integrata del sistema roccia-struttura.
Parametri richiesti e calibrazione
I parametri del modello Concrete sono fisicamente fondati e misurabili: resistenza a compressione uniassiale, resistenza a trazione, energia di frattura in trazione e in compressione, angolo di dilatanza e modulo elastico. La calibrazione può essere eseguita a partire dai dati di normativa (EN 1992, NTC 2018) per le classi di calcestruzzo correnti, oppure affinata su dati sperimentali per materiali non standard.
Una capacità nuova, senza cambiare il flusso di lavoro
Il punto di forza di questa evoluzione è che non richiede un cambio di approccio nella costruzione del modello. Gli elementi strutturali si definiscono e si gestiscono esattamente come prima; cambia unicamente il modello costitutivo assegnato e i parametri associati. Il modellatore che conosce già FLAC può adottare questa funzionalità immediatamente, senza dover apprendere un nuovo ambiente o una nuova logica di modellazione.
Per chi lavora su interazione suolo-struttura in condizioni sismiche, su analisi di vulnerabilità di strutture di sostegno esistenti, o su problemi dove la risposta strutturale non può essere considerata elastica, questa è una delle aggiunte più significative degli ultimi anni all'arsenale modellistico di FLAC.
